Conflitos na garagem e medo de sobrecarga: o que fazer agora?
Se você é síndico, conselheiro, administrador predial ou gestor de frotas corporativas, o cenário a seguir provavelmente já faz parte da sua rotina: condôminos começam a comprar automóveis elétricos e híbridos plug-in e solicitam a instalação imediata de carregadores nas suas vagas privativas. Em muitos prédios, moradores tentam ligar tomadas improvisadas na rede do condomínio, gerando discussões inflamadas em assembleias sobre quem vai pagar a conta de luz e se o prédio corre risco de pegar fogo.
A preocupação é plenamente fundamentada. Um único carregador veicular comum de parede (Wallbox de 7,4 kW) consome uma corrente elétrica equivalente a dois chuveiros elétricos de alta potência ligados ao mesmo tempo. Se cinco moradores conectarem seus carros às sete horas da noite, quando as famílias chegam do trabalho e os elevadores e bombas estão em plena operação, a sobrecarga sobre o transformador geral pode desarmar o disjuntor principal da edificação, deixando centenas de moradores no escuro absoluto.
Com o projeto técnico executivo em mãos, memorial de cálculo e Anotação de Responsabilidade Técnica (ART no CREA), a gestão condominial estabelece regras transparentes, evita reformas milionárias de aumento de carga na concessionária e ajuda a obter que cada proprietário pague exatamente o que consumiu na sua própria vaga de garagem.
O que é o projeto para recarga de veículos elétricos (NBR 17019)
O projeto de recarga veicular é o planejamento de engenharia que viabiliza a convivência segura entre a demanda elétrica original da edificação e a alta potência requerida pelas baterias dos automóveis elétricos. Trata-se de uma especialidade técnica regulamentada no Brasil pela norma ABNT NBR 17019, que estabelece os requisitos específicos para instalações de baixa tensão destinadas à alimentação de veículos elétricos.
Em termos de engenharia consultiva, Infraestrutura para Recarga de Veículos Elétricos refers to the dedicated electrical distribution system comprising switchboards, conductors, metering devices, and safety protections specifically designed to feed electric vehicle supply equipment. Sem essa infraestrutura especializada, cabos comuns superaquecem no interior de tubulações embutidas, oxidam conexões e criam focos ocultos de incêndio em subsolos de garagens.
Arquitetura de distribuição e tecnologias de recarga
Projetar uma garagem para recarga de carros elétricos exige a escolha criteriosa da topologia de cabeamento e dos níveis de potência dos carregadores, divididos entre corrente alternada (AC) e corrente contínua (DC).
Carregadores ac de parede (wallbox)
Os carregadores de corrente alternada (Modo 3) são as opções mais recomendadas para condomínios residenciais e edifícios comerciais de longa permanência.
- Potências típicas: 7,4 kW (monofásico em 220V, cerca de 32A) até 22 kW (trifásico em 220/380V, 32A por fase).
- Tempo de recarga: Varia entre quatro e oito horas para carga completa, tempo ideal para veículos que permanecem estacionados durante a madrugada ou ao longo da jornada de trabalho.
- Custo-benefício: Custo moderado de equipamento e instalação, sem exigir transformadores pesados dedicados.

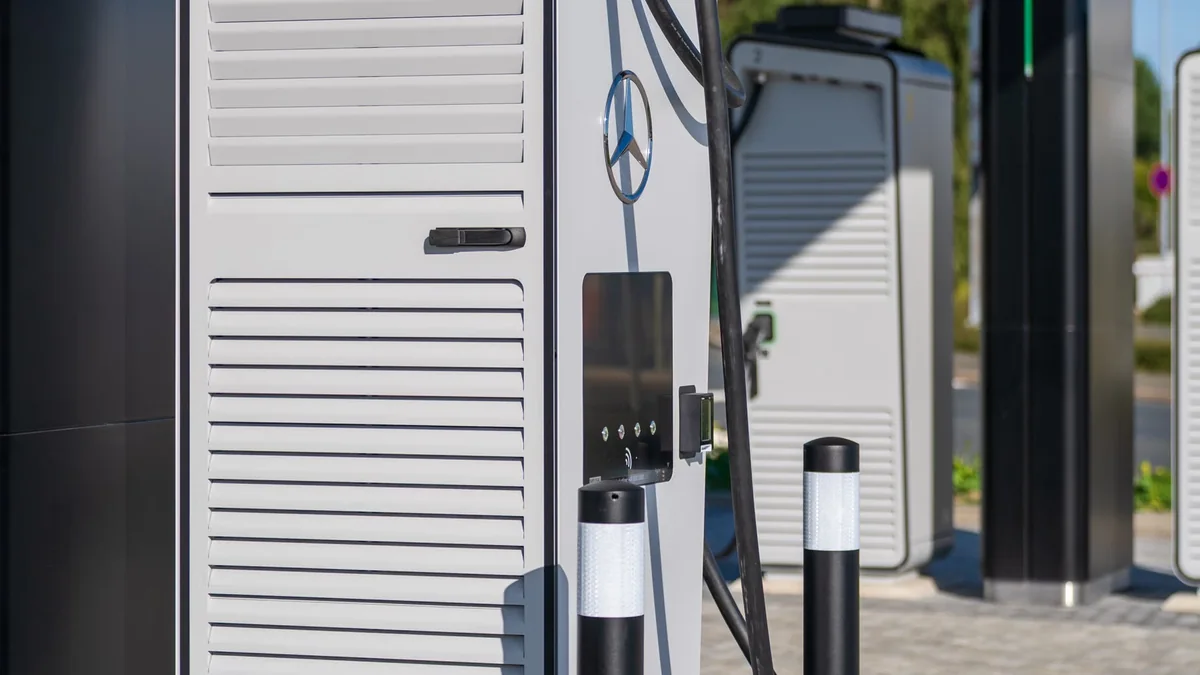

Carregadores rápidos e ultrarrápidos dc
As estações de recarga rápida em corrente contínua (Modo 4) injetam energia diretamente na bateria do veículo sem passar pelo inversor de bordo do carro.
- Potências: De 30 kW até mais de 150 kW com conectores do padrão CCS2 ou CHAdeMO.
- Aplicação ideal: Estacionamentos de shoppings, postos de combustíveis de rodovia, frotas corporativas de vans e pontos de recarga rotativos rápidos.
- Exigência técnica: Requerem subestações rebaixadoras de média tensão exclusivas devido à imensa demanda de corrente instantânea.
Consulte o diagrama arquitetural de recarga para visualizar a integração dos painéis principais com os barramentos de garagem.
Gerenciamento dinâmico de carga (dlb): o segredo para não gastar fortunas
Sem um sistema inteligente, se vinte condôminos instalarem estações Wallbox de 7,4 kW, o condomínio precisará reservar uma potência astronômica de quase 150 kW apenas para a garagem. Isso obrigaria o condomínio a solicitar um aumento milionário de carga junto à concessionária de energia, incluindo troca de cabos de entrada, novo transformador e adequação da cabine primária.
A engenharia soluciona essa equação por meio da automação predial. Na prática de instalações inteligentes, Gerenciamento Dinâmico de Carga refers to the automated supervisory intelligence that modulates charging currents in real time across multiple electric vehicles based on building baseline demand.
Como demonstrado no gráfico de gerenciamento de carga acima, o sistema opera de forma contínua e inteligente ao longo das 24 horas do dia:
- Horário de Pico Noturno (18h às 21h): Quando os moradores chegam em casa e ligam ar-condicionado, chuveiros e iluminação, a central DLB reduz temporariamente a potência enviada aos carros (por exemplo, de 32A para 10A por carro).
- Equilíbrio Dinâmico: Se mais veículos forem plugados simultaneamente, o sistema divide a potência disponível em frações iguais entre eles, sem ultrapassar o limite seguro do transformador geral.
Proteção contra choques e queimas: a importância do DR tipo b
Um dos erros mais graves encontrados em instalações amadoras de carregadores veiculares é o uso de dispositivos diferenciais residuais (DR) convencionais Tipo AC. O carregador veicular lida internamente com retificadores que convertem corrente alternada em corrente contínua para carregar as células da bateria.
Se ocorrer uma fuga de corrente contínua suave (DC leakage) no veículo ou no cabo de recarga, o DR comum Tipo AC sofre um fenômeno denominado saturação magnética de núcleo e simplesmente trava, deixando de desarmar mesmo quando uma pessoa recebe uma descarga elétrica perigosa.
Por determinação expressa da NBR 17019, cada ponto de recarga individual deve possuir proteção por:
- Dispositivo Diferencial Residual Tipo B: Na terminologia eletrotécnica, Dispositivo Diferencial Residual Tipo B refers to the specialized electrical safety device capable of detecting smooth direct residual currents as well as alternating sinusoidal leakage currents.
- Alternativa Aceita: Uso de DR Tipo A combinado com dispositivo eletrônico de detecção de corrente contínua residual (RDC-DD com sensibilidade para 6 mA DC).
Medição individualizada e rateio justo na taxa de condomínio
Outra grande barreira para a aprovação de projetos de recarga em condomínios é o medo de condôminos que não possuem carro elétrico pagarem pela energia consumida pelos vizinhos.
O projeto executivo resolve essa controvérsia de forma definitiva através de soluções de telemetria inteligente:
| Modelo de Medição |
Como Funciona |
Indicado Para |
| Medidor Individual por Vaga |
Medidor digital homologado no quadro de garagem que envia dados de kWh para o software da administradora |
Condomínios residenciais com vagas fixas de garagem |
| Autenticação por Cartão RFID |
O morador aproxima seu cartão exclusivo no Wallbox para liberar a recarga, registrando o consumo no seu ID |
Vagas coletivas rotativas de recarga compartilhada |
| Aplicativo de Pagamento Direto |
O usuário paga a recarga pelo celular via PIX ou cartão de crédito em tempo real através de protocolos OCPP |
Eletropostos comerciais, shoppings e condomínios mistos |
Perguntas frequentes sobre recarga de veículos elétricos
Qual a norma técnica brasileira para instalação de carregadores veiculares?
A norma técnica de referência no Brasil é a ABNT NBR 17019, que fixa as exigências de segurança para instalações elétricas de alimentação de veículos elétricos. Além dela, devem ser rigorosamente atendidas as prescrições gerais da NBR 5410 e as normas da concessionária local de energia.
É obrigatório aumentar a carga de energia do prédio para instalar carregadores?
Não. Com a elaboração de um projeto de engenharia com Gerenciamento Dinâmico de Carga (DLB), é possível atender dezenas de veículos simultâneos aproveitando a sobra de potência da madrugada, reduzindo o custo de troca de transformadores e obras pesadas junto à concessionária.
Posso ligar o carregador do carro elétrico direto na tomada comum de 20a da vaga?
Não é recomendável. As tomadas convencionais de uso doméstico não foram projetadas para suportar correntes contínuas elevadas por oito a dez horas seguidas. O uso contínuo pode derreter a tomada e provocar incêndio. A norma NBR 17019 exige circuitos exclusivos e tomadas ou estações específicas para recarga de VE.
Como funciona o rateio da conta de energia entre os moradores?
O projeto instala medidores inteligentes individuais em cada ponto de recarga. O software de gerenciamento faz a leitura periódica do consumo em kWh de cada vaga e repassa as informações para a administradora do condomínio, que lança a cobrança diretamente no boleto do proprietário correspondente.
