Diagrama de comando e automação: como resolver pendências no seu painel

Está com problema no painel? Comece por aqui

Um motor não liga, uma bomba para sem motivo claro ou um alarme interrompe a produção. Em outros casos, a máquina funciona, mas uma auditoria solicita documentos que ninguém encontra. São situações diferentes — e cada uma pede uma avaliação específica.

• Máquina parada ou falhas recorrentes: informe o que acontece, quando começou e se houve alguma alteração recente. A prioridade é investigar a causa e definir a intervenção necessária.
• Painel sem projeto ou com desenho antigo: reúna o material disponível. Pode ser necessário levantar o que está instalado e atualizar o diagrama.
• Exigência de documentação ou adequação: encaminhe a solicitação recebida, incluindo o prazo. Ela ajuda a definir quais verificações e documentos serão necessários.
• Painel antigo e manutenção difícil: uma avaliação pode indicar se vale atualizar a documentação, corrigir pontos específicos ou modernizar o conjunto.

Não tente identificar fios por conta própria nem faça ligações improvisadas para forçar o funcionamento. Reúna apenas informações acessíveis com segurança, sem abrir o painel; intervenções devem ficar com profissionais qualificados.

Fale com a Felipe Engenharia sobre seu painel

O que é o diagrama de comando e automação?

É o desenho técnico que mostra como os comandos da máquina se relacionam: o que faz um motor ligar, o que pode impedir a partida e como botões, sensores e controles participam do funcionamento.

Pense nele como um mapa para a equipe de manutenção. Em uma bomba que não liga, por exemplo, o diagrama ajuda o profissional a verificar quais condições precisam ser atendidas antes da partida. Ele orienta a investigação, mas não substitui a inspeção e os testes no equipamento.

A diferença básica é simples: o circuito de força leva energia ao equipamento; o circuito de comando controla seu funcionamento. Os dois desenhos podem ser necessários para compreender o painel.

Em máquinas automatizadas, o diagrama também mostra as ligações com o controlador eletrônico, conhecido como CLP. Você não precisa dominar essa tecnologia para contratar o serviço: o essencial é que a documentação corresponda ao equipamento instalado.

Por que a falta do diagrama atrapalha a operação

Sem um desenho confiável, a equipe pode precisar reconstruir parte do histórico do painel a cada atendimento. Isso dificulta o diagnóstico, aumenta a dependência de quem conhece a instalação e pode levar a trocas de peças sem uma causa confirmada.

Um diagrama desatualizado também merece atenção: se a máquina foi alterada e o desenho não acompanhou a mudança, a manutenção pode partir de informações incorretas.

Deslize a tabela para os lados para comparar as colunas.

O benefício é dar mais informação à decisão técnica. O tempo de diagnóstico e de reparo continua dependendo da falha, das condições de acesso, dos testes e da disponibilidade de peças.

Quando criar ou atualizar a documentação

Vale solicitar uma avaliação quando o painel não tem projeto, sofreu alterações não registradas ou apresenta falhas difíceis de investigar. A compra de uma máquina usada e o planejamento de uma ampliação também são oportunidades para conferir os documentos.

Recebeu uma exigência relacionada à NR-12?

Envie a solicitação completa à equipe de engenharia. O diagrama pode integrar a documentação necessária à análise de segurança da máquina, mas não comprova, sozinho, a conformidade do equipamento. As condições reais de funcionamento, as proteções e os demais requisitos aplicáveis precisam ser avaliados.

Isso evita contratar apenas um desenho quando a demanda envolve também inspeção, avaliação de riscos, adequações ou testes. O escopo deve responder à situação encontrada e à exigência recebida.

Como a engenharia resolve quando não existe projeto

A falta do desenho original não impede a avaliação. A solução pode começar por um levantamento do painel existente, chamado as-built: um registro de como a instalação está de fato montada.

1. Entender a demanda. A equipe analisa o problema relatado, o histórico da máquina e os documentos disponíveis para propor o escopo inicial.

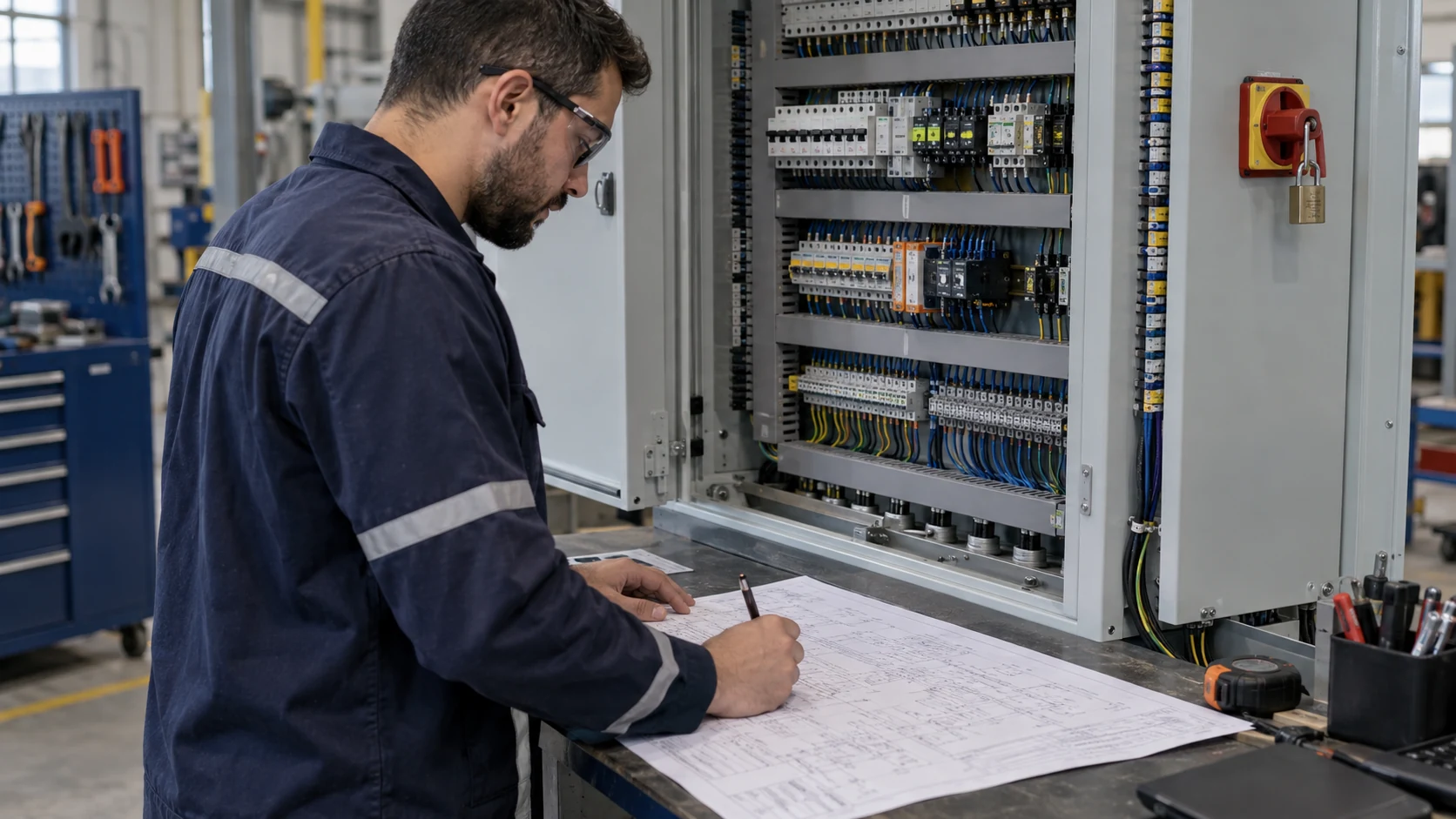

2. Conferir o equipamento no local. O levantamento verifica os componentes, as ligações e o funcionamento. O acesso e eventuais paradas são combinados conforme as condições de segurança e da operação.
3. Elaborar ou atualizar os diagramas. As informações levantadas são organizadas em documentos que apoiam a manutenção e o planejamento de alterações.
4. Apontar pendências e próximos passos. Se forem identificadas necessidades de correção, elas devem ser distinguidas do serviço de documentação, com prioridades e responsabilidades definidas.

Documentar não é corrigir: registrar a condição existente não significa aprovar essa condição. Se houver problemas no painel, as intervenções e as verificações necessárias precisam ser previstas no escopo.

A responsabilidade técnica, incluindo a ART — Anotação de Responsabilidade Técnica — quando aplicável, deve ser definida conforme o serviço contratado e as atribuições do profissional responsável.

Novo diagrama ou modernização do painel?

Nem todo painel sem desenho precisa ser substituído. Se a avaliação indicar que o conjunto atende às necessidades de operação e segurança, a demanda pode se concentrar na documentação e em ajustes pontuais.

Já a dificuldade para encontrar peças, as falhas repetidas ou a necessidade de adequar proteções podem justificar um retrofit: a modernização do painel ou do sistema de comando, aproveitando o que for tecnicamente viável do equipamento existente.

A decisão deve comparar o estado da máquina, o investimento, a disponibilidade de peças e o impacto da parada. Não há uma economia ou um resultado garantido para todos os casos. O levantamento inicial ajuda a escolher o caminho antes de comprar componentes ou aprovar uma reforma.

O que você recebe ao contratar o serviço

A proposta deve deixar claro quais painéis serão avaliados e quais entregas estão incluídas. Conforme a necessidade, o serviço pode contemplar:

• Diagramas de comando e força: desenhos organizados para consulta pela equipe técnica, em PDF e em formato editável quando contratado.

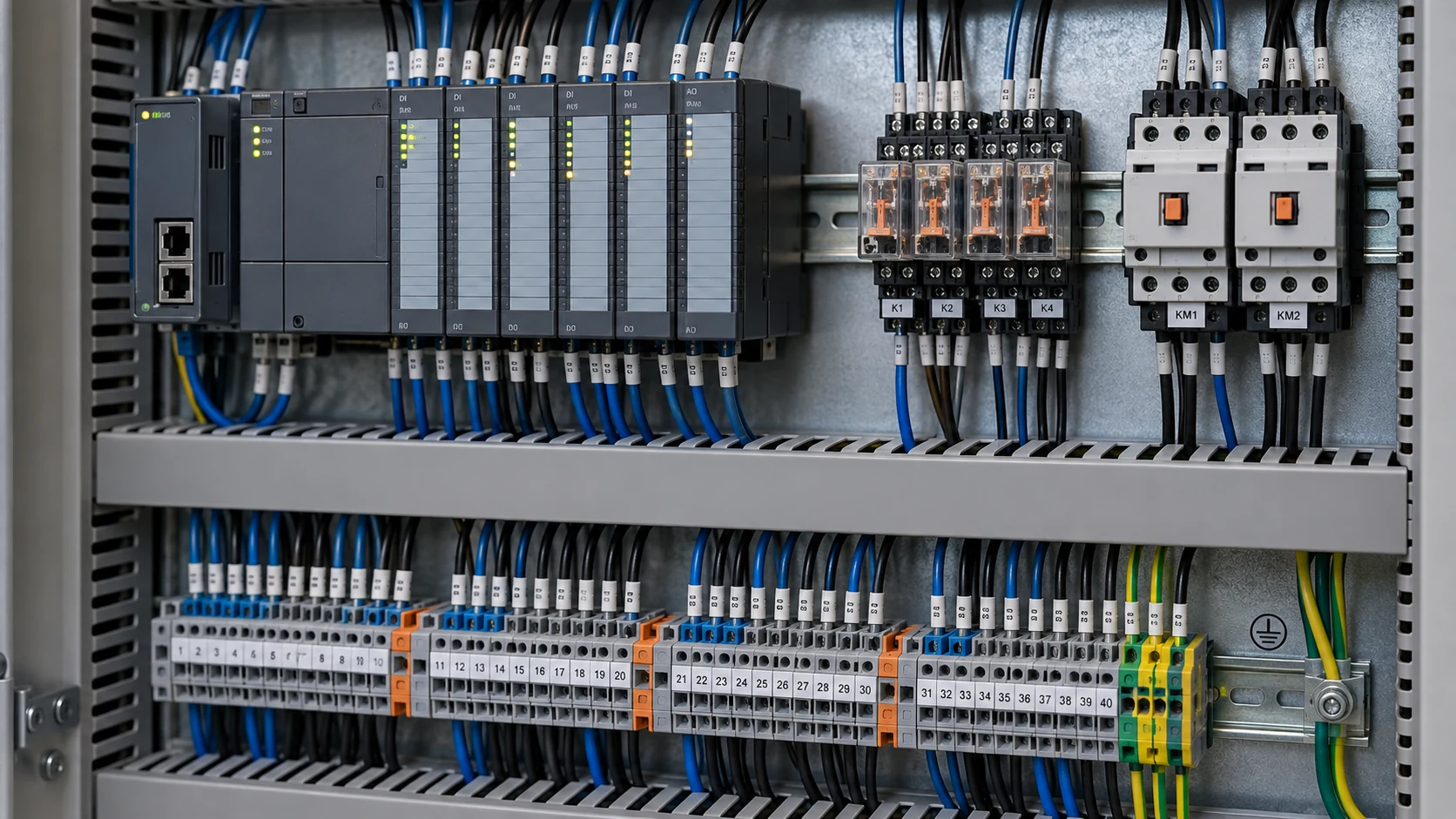

• Identificação dos componentes e das ligações: referências que ajudam a relacionar o desenho ao painel inspecionado.
• Documentação da automação, quando houver: informações sobre as conexões do controlador e sua relação com o equipamento.
• Registro das pendências observadas: pontos que precisam de análise complementar, correção ou atualização.
• Identificação do responsável e ART aplicável ao serviço: com o escopo técnico correspondente ao trabalho contratado.

Confirme também se a proposta inclui execução das correções, alterações de programação, testes e acompanhamento da partida. Esses serviços não devem ser presumidos apenas porque haverá entrega de um diagrama.

Perguntas frequentes

Minha máquina funciona. Ainda preciso conferir o diagrama?

O funcionamento atual não mostra se a documentação está correta. Conferi-la ajuda a preparar a manutenção e planejar futuras alterações, principalmente quando a máquina passou por reformas.

O diagrama unifilar substitui o diagrama de comando?

Em geral, eles têm finalidades diferentes. O unifilar apresenta a distribuição de energia de forma resumida; o diagrama de comando detalha as ligações que controlam o funcionamento. A equipe técnica avalia quais documentos atendem à sua demanda.

É possível fazer a avaliação apenas por fotos?

Fotos externas e documentos ajudam na conversa inicial e na definição do serviço. Não substituem o levantamento e os testes necessários para confirmar as condições do painel.

Quanto custa e quanto tempo leva?

O orçamento e o prazo dependem da quantidade e da complexidade dos painéis, da documentação disponível, do acesso e da necessidade de parada. Informe também o prazo de eventual exigência para que a equipe avalie a possibilidade de atendimento.

O diagrama com ART regulariza toda a máquina?

Não. A ART identifica a responsabilidade pelo serviço registrado. A adequação da máquina depende do escopo necessário, das condições encontradas e das medidas efetivamente executadas e verificadas.
