Em resumo: O diagrama unifilar é um mapa simplificado da instalação elétrica. Ele ajuda a identificar como a energia é distribuída, quais quadros e circuitos fazem parte do sistema e onde estão os principais dispositivos de proteção. Para síndicos, gestores e proprietários, o ponto mais importante é simples: se a instalação mudou e o documento não acompanhou essas alterações — ou se o imóvel sequer possui documentação confiável — pode ser necessário fazer um levantamento em campo e atualizar o diagrama com responsabilidade técnica.
Sumário
O que é um diagrama unifilar de baixa tensão
O diagrama unifilar é uma representação simplificada da instalação elétrica de um imóvel. Em vez de mostrar fisicamente cada cabo passando por paredes, pisos e eletrodutos, ele apresenta a lógica do sistema: de onde a energia chega, como ela passa pelos quadros elétricos, como é distribuída entre os setores e quais proteções fazem parte desse caminho.
Na prática, ele funciona como um mapa da instalação elétrica. Um profissional consegue olhar o documento e compreender a organização geral do sistema sem precisar começar uma investigação do zero.
Isso é especialmente importante em condomínios, comércios, galpões e indústrias que passaram por reformas, ampliações ou alterações ao longo dos anos. É comum que a instalação continue mudando enquanto a documentação permanece antiga.
Quando você provavelmente precisa de um diagrama unifilar
Muitas pessoas não procuram esse documento por iniciativa própria. A necessidade normalmente aparece quando existe uma exigência, uma reforma ou uma dúvida sobre a segurança e a capacidade da instalação.
- Você recebeu uma exigência relacionada ao AVCB ou CLCB e precisa organizar a documentação elétrica do imóvel.
- A concessionária solicitou documentação para uma nova ligação, alteração do padrão ou aumento de carga.
- A empresa está revisando a documentação de segurança elétrica e o diagrama existente não representa mais a instalação.
- O imóvel passou por reformas ou ampliações, com novos equipamentos, quadros ou circuitos.
- Existem quedas de energia ou desarmes recorrentes e a equipe não possui um mapa confiável da distribuição elétrica.
- Você comprou, alugou ou assumiu a gestão de um imóvel antigo e não encontrou um projeto elétrico atualizado.
- Há uma futura ampliação e é necessário entender a infraestrutura existente antes de decidir o que pode ser aproveitado ou precisa ser adequado.
Se alguma dessas situações descreve o seu caso, o primeiro passo não é tentar descobrir sozinho todos os detalhes técnicos. O mais útil é reunir os documentos existentes e apresentar a situação a um profissional habilitado para identificar exatamente qual levantamento, projeto ou atualização será necessária.
Como saber se o diagrama da sua instalação está atualizado
Um diagrama só é realmente útil quando representa o que existe no imóvel hoje. Um desenho antigo pode até parecer completo, mas deixar de cumprir sua função se a instalação foi modificada depois da sua elaboração.
Alguns sinais indicam que vale a pena revisar a documentação:
- há quadros ou circuitos no imóvel que não aparecem no desenho;
- foram instalados novos aparelhos de ar-condicionado, máquinas, bombas ou outros equipamentos relevantes;
- disjuntores e quadros foram substituídos ou ampliados;
- houve reforma, mudança de layout ou ampliação da edificação;
- ninguém sabe quando o documento foi atualizado pela última vez;
- as identificações dos quadros não correspondem às informações do projeto;
- a equipe de manutenção depende de tentativa e erro para localizar circuitos.
Quanto maior a diferença entre o documento e a situação real, menor é sua utilidade para manutenção, planejamento e regularização.
Por que esse documento é importante
O valor do diagrama unifilar vai além de “ter uma planta guardada”. Ele organiza informações que ajudam diferentes profissionais a compreender a instalação e tomar decisões com mais segurança.
Segurança e manutenção
Quando ocorre uma falha, a equipe precisa saber rapidamente qual parte do sistema está relacionada ao problema. Uma documentação coerente reduz improvisos e facilita a identificação dos circuitos envolvidos.
NR-10 e documentação da instalação
A NR-10 estabelece a necessidade de manter esquemas unifilares atualizados das instalações elétricas, incluindo informações sobre aterramento e dispositivos de proteção. Por isso, o diagrama costuma fazer parte da organização documental de empresas e instalações que precisam demonstrar conformidade elétrica.
AVCB, CLCB e processos de regularização
Em processos relacionados à segurança contra incêndio, podem ser necessários documentos e avaliações sobre as instalações elétricas. As exigências específicas variam conforme o tipo de edificação, o processo e as regras aplicáveis em cada localidade. O diagrama atualizado ajuda o responsável técnico a compreender e documentar a instalação existente.
Concessionária e aumento de carga
Quando há necessidade de nova ligação, alteração de entrada ou ampliação significativa da instalação, a concessionária pode solicitar documentação técnica conforme suas normas de fornecimento. Um diagrama coerente com a situação real facilita a análise e o desenvolvimento do projeto necessário.
O que um bom diagrama precisa mostrar
Embora a elaboração seja técnica, o objetivo do documento é tornar a instalação compreensível. De forma geral, um diagrama bem elaborado identifica:
- o ponto de entrada da energia;

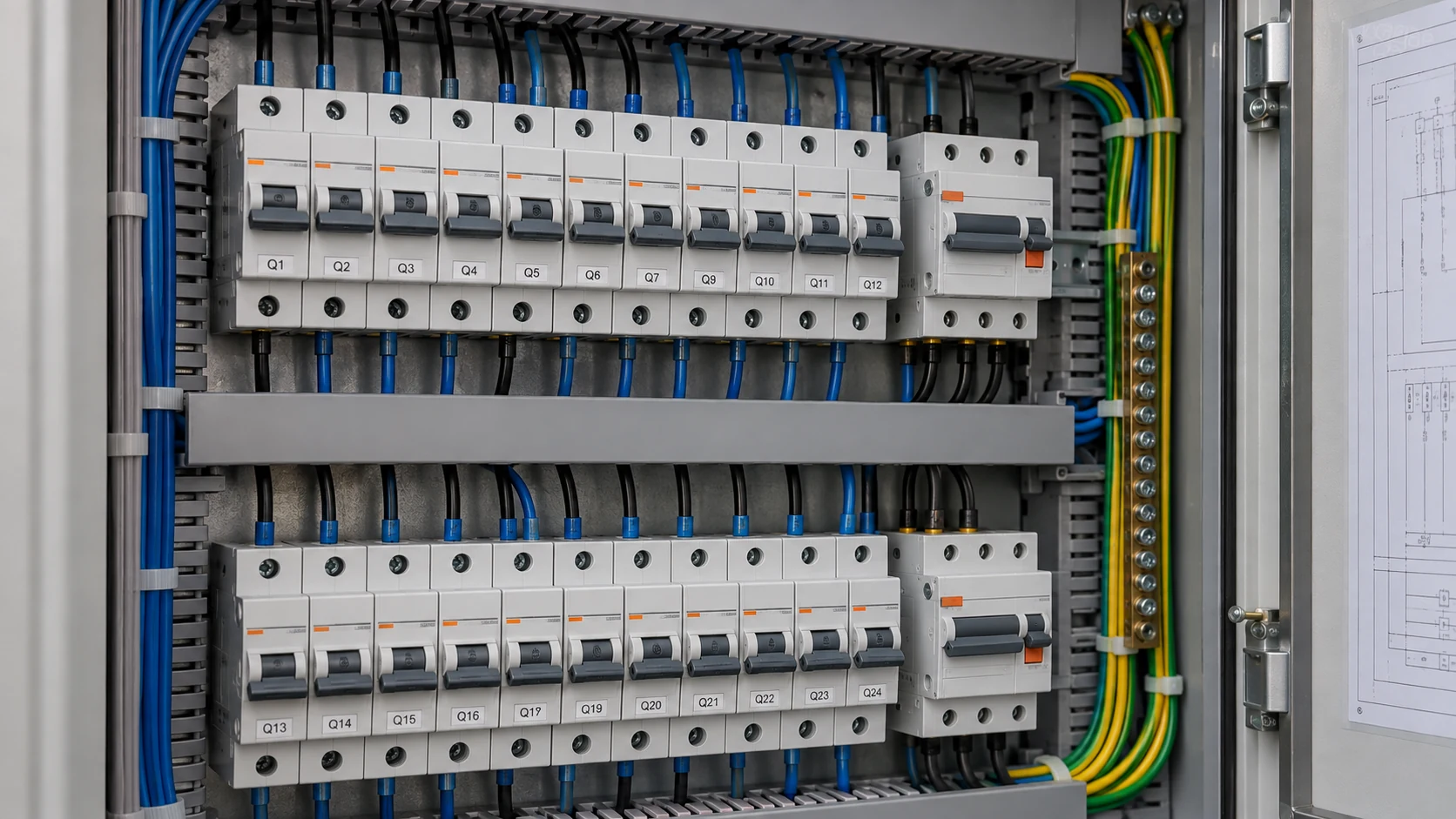

- os principais quadros elétricos e a relação entre eles;
- os circuitos e setores alimentados por cada quadro;
- os principais dispositivos de proteção;
- os condutores e alimentadores relevantes para a compreensão do sistema;
- o esquema de aterramento e as informações necessárias para a análise técnica;
- identificações que permitam relacionar o desenho à instalação existente.
Os detalhes necessários dependem do porte e da finalidade da instalação. Por isso, copiar um modelo genérico da internet não substitui o levantamento do imóvel nem a avaliação de um profissional habilitado.
O imóvel não tem projeto elétrico. E agora?
Essa situação é comum, principalmente em edificações antigas ou que passaram por várias reformas. A ausência do projeto original não significa que seja impossível criar uma documentação confiável.

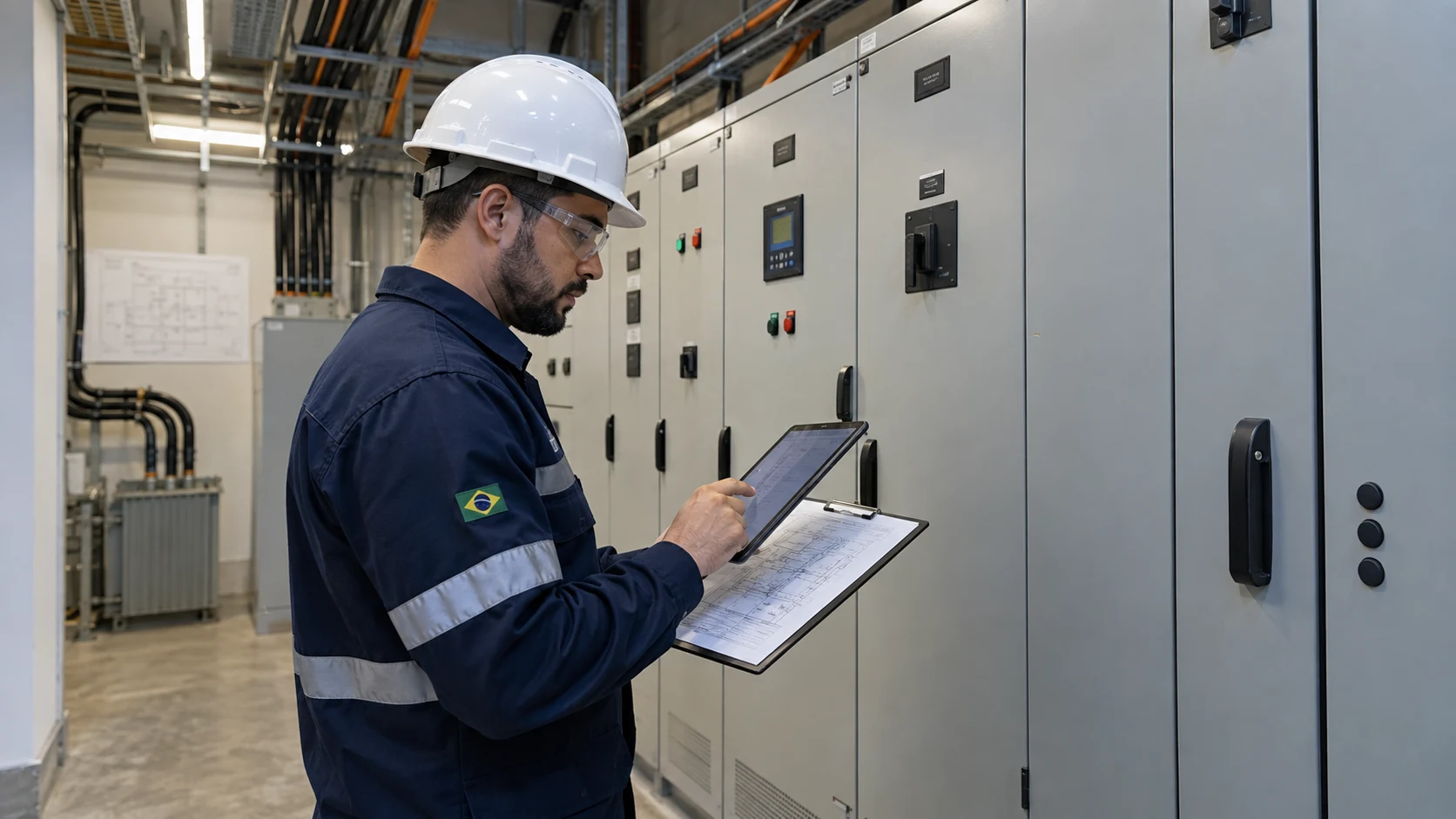

Nesses casos, normalmente é realizado um levantamento cadastral da instalação existente, também chamado de as-built. A equipe de engenharia parte daquilo que existe fisicamente no imóvel, identifica os quadros e principais circuitos, confronta essas informações com os documentos disponíveis e então reconstrói a representação da instalação.
O resultado é um documento baseado na condição observada em campo, em vez de depender de uma planta antiga que talvez já não corresponda à realidade.
Como funciona o levantamento e a elaboração
O processo pode variar conforme o tamanho e a complexidade do imóvel, mas normalmente segue uma sequência simples.
- Entendimento da necessidade: a equipe identifica por que o documento está sendo solicitado — regularização, atualização, reforma, concessionária, segurança ou planejamento de uma ampliação.
- Análise dos documentos existentes: projetos antigos, contas de energia, relatórios, identificações de quadros e outros registros ajudam a compreender o histórico da instalação.
- Levantamento em campo: profissionais qualificados verificam os quadros e a distribuição existente, sem depender apenas de informações antigas.
- Organização e desenho: os dados levantados são transformados em uma representação técnica clara da instalação.
- Revisão e responsabilidade técnica: quando aplicável ao escopo contratado e às exigências envolvidas, o profissional habilitado formaliza sua responsabilidade técnica pelos serviços realizados.
Importante: síndicos, gestores e funcionários não devem abrir quadros energizados ou tentar levantar essas informações por conta própria. A inspeção deve ser feita por profissionais qualificados e com os procedimentos de segurança adequados.
Baixa tensão e média tensão: qual a diferença?
Para o gestor, a principal diferença está no tipo de sistema que atende o empreendimento. Imóveis menores normalmente recebem energia diretamente em baixa tensão. Empreendimentos maiores podem possuir uma subestação própria e, nesse caso, existir documentação tanto da parte de média tensão quanto da distribuição interna em baixa tensão.
Você não precisa identificar sozinho em qual categoria o imóvel se enquadra. Essa informação normalmente pode ser confirmada pela documentação da entrada de energia, pela concessionária ou durante a avaliação técnica.
Quando existe uma subestação, é comum que o diagrama de média tensão represente a entrada e transformação da energia, enquanto o diagrama de baixa tensão organize a distribuição a partir dos quadros que alimentam os diferentes setores da edificação.
Perguntas frequentes sobre diagrama unifilar de baixa tensão
Diagrama unifilar e projeto elétrico são a mesma coisa?
Não. O diagrama unifilar é uma das formas de representar a instalação elétrica. Um projeto elétrico completo pode incluir outros desenhos, detalhes, memoriais e informações necessárias à execução ou análise da instalação.
Tenho um diagrama antigo. Preciso fazer tudo novamente?
Não necessariamente. Primeiro é preciso comparar a documentação existente com a instalação atual. Dependendo das alterações realizadas ao longo do tempo, pode ser possível atualizar o material existente ou pode ser necessário um novo levantamento.
Não tenho nenhum projeto. É possível elaborar o diagrama?
Sim. O levantamento as-built permite reconstruir a documentação a partir da instalação existente. O escopo depende do porte do imóvel e do nível de informação necessário.
Quando o diagrama deve ser atualizado?
Sempre que alterações relevantes modificarem a instalação representada no documento. Reformas, novos quadros, ampliações e mudanças importantes na distribuição elétrica são situações típicas que justificam revisão.
Preciso de ART?
A necessidade e o enquadramento da responsabilidade técnica dependem do serviço executado, das atribuições do profissional e da finalidade do documento. Quando houver exigência de responsabilidade técnica, ela deve ser formalizada pelo profissional habilitado no conselho competente.
Quanto custa para fazer ou atualizar um diagrama?
O valor depende principalmente do tamanho da instalação, quantidade de quadros, qualidade da documentação existente, necessidade de levantamento em campo e finalidade do serviço. Por isso, uma avaliação inicial do cenário costuma ser necessária antes de definir o escopo.
Orientação prática e próximos passos para regularização
Se você recebeu uma exigência e ainda não sabe se precisa de um diagrama, de uma atualização, de um levantamento as-built ou de outro documento elétrico, não é necessário chegar ao atendimento com essa resposta pronta.
Comece reunindo o que estiver disponível: a notificação ou exigência recebida, projetos antigos, contas de energia, informações sobre reformas recentes e, quando possível sem qualquer intervenção em partes energizadas, registros externos dos quadros e identificações existentes.
Com essas informações, uma equipe de engenharia pode entender o motivo da demanda e indicar o escopo adequado antes de iniciar a elaboração da documentação.
Sobre o Autor e a Felipe Engenharia
Este artigo foi elaborado sob a supervisão técnica de Danilo Felipe — Engenheiro Eletricista, R.T., da Felipe Engenharia. A empresa atua com projetos elétricos, diagramas unifilares, levantamentos de instalações existentes e consultoria técnica, ajudando gestores a compreender a situação do imóvel e definir o próximo passo com clareza.
Recebeu uma exigência e não sabe exatamente qual documento precisa?
Apresente a notificação, o documento recebido ou descreva a situação do imóvel. A equipe técnica poderá avaliar o cenário e orientar qual escopo deve ser considerado antes da elaboração do serviço.
Esclareça sua demanda com a Felipe Engenharia
