Por onde começar: o diagrama unifilar é o mapa das conexões elétricas da instalação. Para atualizá-lo, reúna a exigência recebida, uma conta de energia e os projetos disponíveis. Um engenheiro eletricista com atribuições para o serviço poderá avaliar a cabine e definir o trabalho necessário. O desenho, sozinho, não regulariza eventuais problemas físicos da instalação.
Veja o que fazer no seu caso
Uma notificação da concessionária, uma auditoria ou a instalação de uma nova máquina pode revelar uma pendência: o diagrama da cabine está desatualizado ou não existe. Para síndicos e gestores, a primeira decisão é entender se o problema está apenas na documentação ou se também exige adequações na instalação.
Para iniciar a avaliação, separe:
- A solicitação recebida: quem pediu o documento, qual é a pendência e qual é o prazo informado.
- Uma conta recente de energia: ela ajuda a identificar a unidade consumidora e os dados de fornecimento.
- O que já estiver arquivado: projetos, diagramas, relatórios de manutenção e registros de alterações.
- O objetivo do serviço: regularização, aumento de carga, reforma ou investigação de uma falha.
Com essas informações, a engenharia poderá definir o escopo da vistoria e da proposta. Se faltar algum documento, informe isso no primeiro contato; a ausência do projeto antigo não impede o início da avaliação.
Se houve desarme ou falha na cabine: a prioridade é o atendimento técnico da ocorrência. Não tente religar equipamentos, abrir compartimentos ou acessar partes elétricas para tirar fotos. Mantenha o acesso restrito e acione a equipe responsável pela instalação.
É um desenho técnico que mostra como a energia entra, é protegida, transformada e distribuída na instalação. Ele representa as principais conexões de forma simplificada, sem desenhar individualmente todos os fios e cabos.
Na prática, funciona como um mapa para a equipe de engenharia e manutenção: ajuda a identificar os equipamentos, os setores atendidos e a relação entre eles. Ao contrário de uma planta do imóvel, seu foco está nas conexões elétricas, e não na posição de paredes e salas.

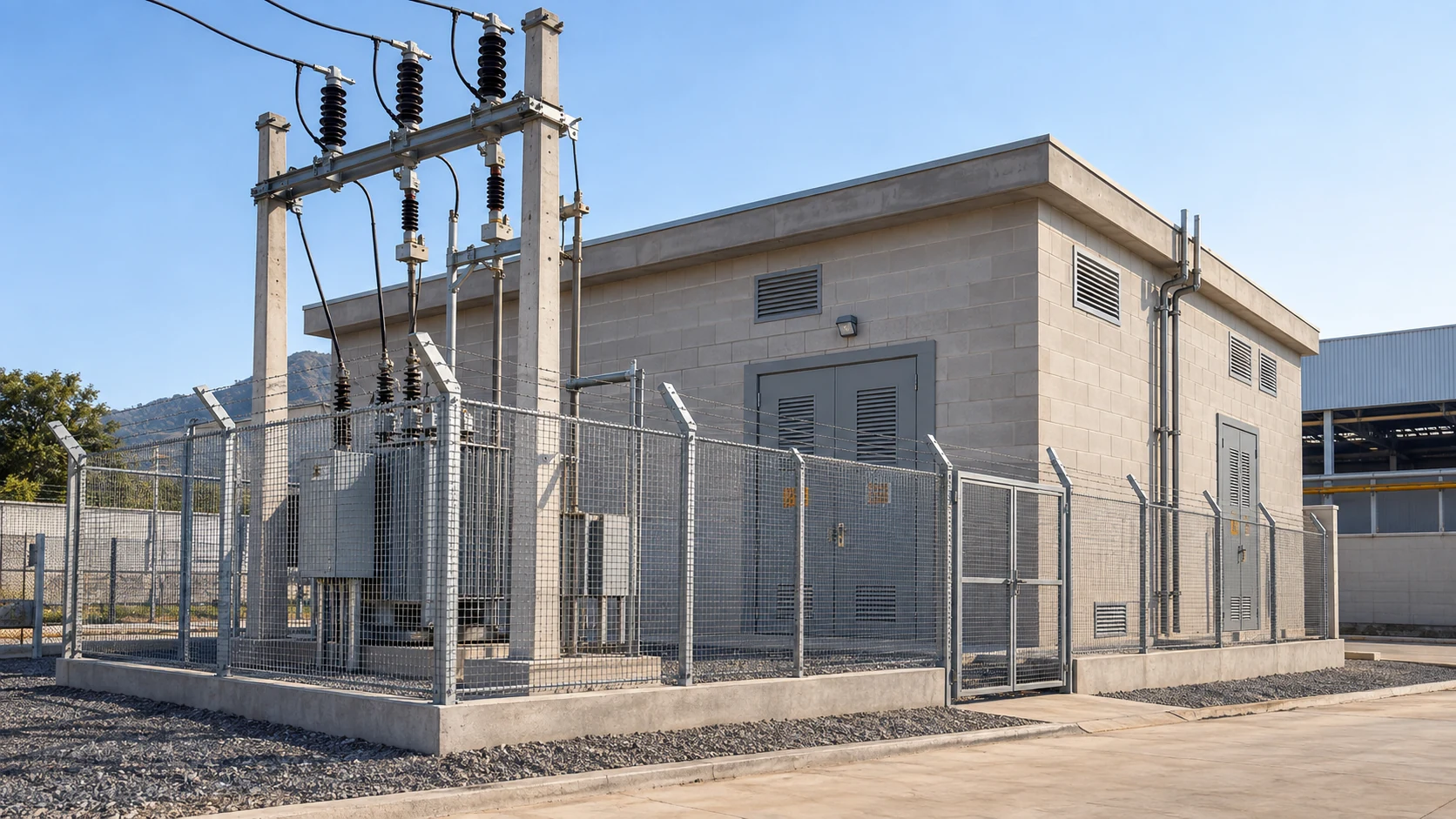

- Entrada e medição: a conexão com a rede da concessionária e os equipamentos de medição.

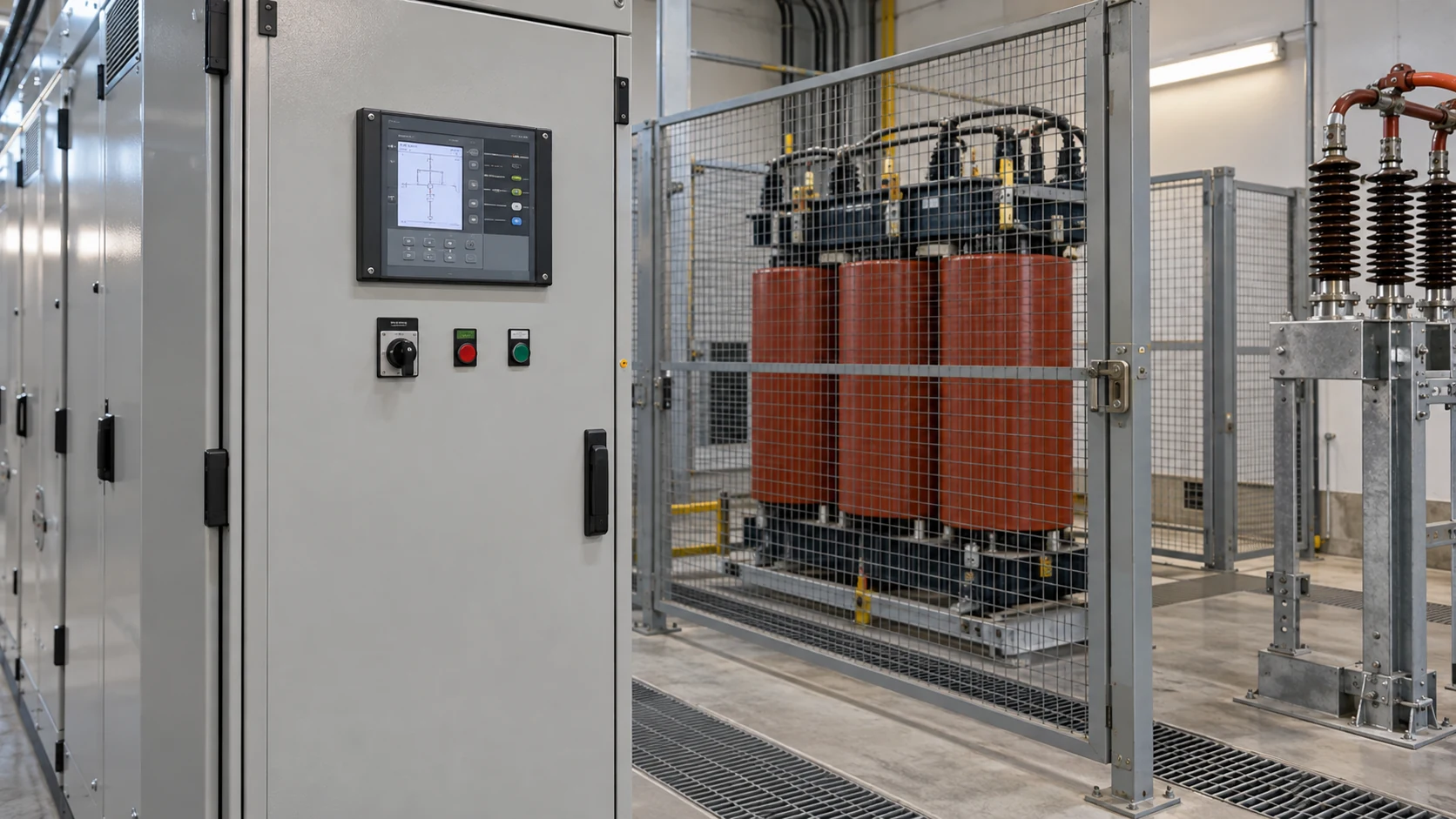

- Proteção e desligamento: os dispositivos usados para interromper o fornecimento e atuar em situações de falha.
- Transformadores: os equipamentos que adequam a tensão para uso no empreendimento.
- Distribuição e aterramento: as conexões com os circuitos atendidos e as informações do sistema de aterramento.
Você não precisa interpretar os símbolos para contratar o serviço. O essencial é que o documento corresponda ao que está instalado e contenha as informações necessárias à sua finalidade.
Quando o documento pode ser solicitado?
O motivo da solicitação define quais documentos e verificações serão necessários. As situações mais comuns incluem:
- Ligação ou alteração do fornecimento: a concessionária pode solicitar o diagrama como parte do projeto. O procedimento depende do tipo de pedido e dos padrões da distribuidora.
- Segurança do trabalho: a NR-10 prevê a manutenção de esquemas unifilares atualizados pelas empresas, com informações sobre aterramento e proteção.
- Vistorias e auditorias: a documentação solicitada por bombeiros, seguradoras ou auditores depende das regras e condições aplicáveis ao empreendimento.
- Manutenção e ampliação: a equipe técnica precisa conhecer a configuração existente antes de planejar intervenções.
Ter o diagrama não equivale a ter a instalação aprovada. Ele pode integrar um processo que também envolva inspeções, estudos, correções e outros documentos. Aprovação e cobertura de seguro não decorrem automaticamente da entrega do desenho.
Quando o diagrama precisa ser atualizado?
Peça uma revisão quando houver troca de transformador, alteração das proteções, ampliação de circuitos ou mudanças nas conexões da cabine. A instalação de novas máquinas também pode exigir avaliação da capacidade disponível antes de aumentar a carga.
Mesmo sem uma reforma recente, vale conferir o documento se ele não tiver data ou identificação do responsável, apresentar equipamentos diferentes dos existentes ou deixar dúvidas sobre alterações anteriores. Um projeto antigo pode ajudar, mas precisa ser comparado com a instalação atual.
O que o engenheiro verifica durante a vistoria?
A vistoria busca confirmar se os registros disponíveis representam a cabine e levantar as informações que faltam. Conforme o escopo, o profissional verifica:
- Os equipamentos existentes e suas principais características.
- As conexões, as proteções e as informações de aterramento necessárias ao diagrama.
- As diferenças entre o projeto arquivado e a instalação encontrada.
- As necessidades de investigação, ensaios ou adequações que exijam serviços complementares.
O planejamento deve considerar as condições de acesso e a necessidade de desligamento. Ensaios e estudos específicos não devem ser confundidos com um simples levantamento para desenho: confirme na proposta quais verificações estão incluídas.
O diagrama de baixa tensão normalmente detalha os quadros e circuitos que alimentam os equipamentos do imóvel. O de média tensão trata da entrada de energia e da cabine ou subestação, incluindo a transformação para a tensão de uso.
Para o gestor, a diferença está no planejamento: intervenções na cabine podem afetar o fornecimento de todo o empreendimento e exigir coordenação com a concessionária. Ambos os sistemas precisam de profissionais qualificados e procedimentos de segurança; o diagrama de um não substitui automaticamente o do outro.

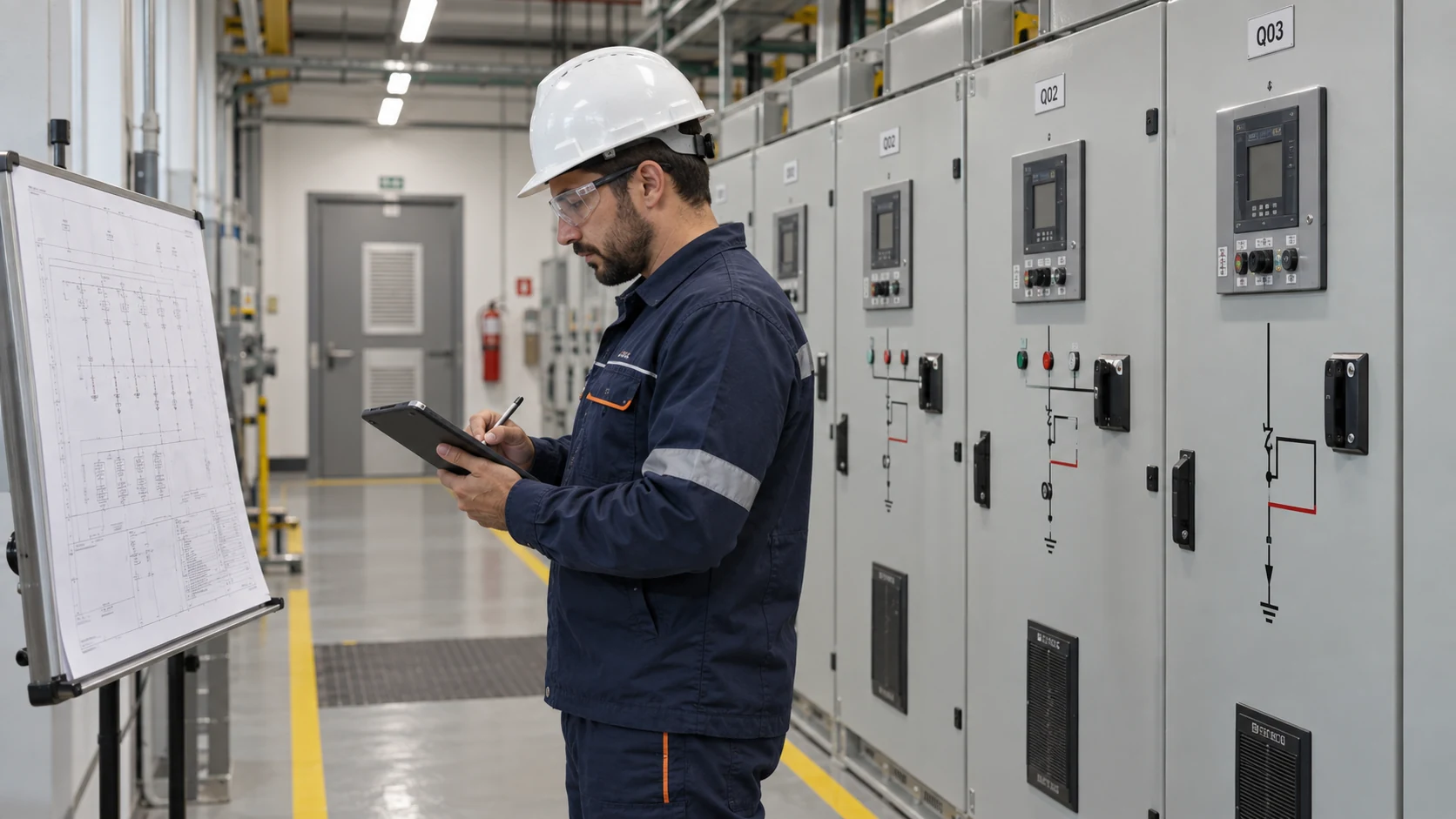

Não tenho o projeto antigo. É possível refazer a documentação?
Sim. A engenharia pode realizar um levantamento da instalação existente, chamado as-built — ou “como construído”. O trabalho reúne e confere os dados em campo para documentar a configuração encontrada.
Esse levantamento é útil quando os projetos se perderam ou não acompanharam as reformas. Seu alcance depende do acesso seguro aos equipamentos e das informações que podem ser verificadas. Se houver pontos inacessíveis ou dados insuficientes, o responsável deverá indicar o que falta conferir.
Documentar não é corrigir. Se forem identificadas necessidades de adequação, elas deverão ser tratadas à parte. Copiar um modelo de outra cabine não substitui esse trabalho.
- Entender a demanda. Análise da solicitação, dos documentos disponíveis e do objetivo do cliente.
- Definir o escopo e planejar a visita. Acordo sobre entregas, acesso, eventual parada e responsabilidades.
- Conferir a instalação e elaborar o diagrama. Levantamento dos dados necessários e registro das informações verificadas.
- Apresentar documentos e pendências. Entrega do material contratado e orientação sobre adequações ou etapas complementares.
- Acompanhar a análise, quando contratado. Encaminhamento à concessionária ou ao solicitante e atendimento às exigências dentro do escopo acordado.
O que deve ficar claro na proposta e na entrega?
Confirme se o serviço inclui o diagrama atualizado em PDF, arquivo editável quando necessário, identificação do responsável e a Anotação de Responsabilidade Técnica (ART) correspondente ao trabalho contratado.
Peça também clareza sobre o registro de pendências e sobre serviços adicionais, como estudos de proteção, ensaios, laudos, execução de adequações e acompanhamento da aprovação. Isso permite comparar propostas pelo que será efetivamente realizado.
Quem deve elaborar o diagrama?
Procure um profissional legalmente habilitado, com atribuições compatíveis com a instalação e o serviço. Ao contratar engenharia elétrica, confirme o registro no CREA e a responsabilidade técnica prevista na proposta.
Será preciso desligar a energia?
Depende do que precisa ser inspecionado e das condições de acesso. A engenharia deve avaliar essa necessidade e combinar previamente uma eventual parada com a operação do empreendimento.
Quanto custa e quanto tempo leva?
O porte da instalação, a documentação disponível, a necessidade de desligamento e os serviços complementares influenciam o orçamento e o prazo. Quando houver análise da concessionária, peça que o prazo de elaboração seja separado do prazo de avaliação externa.
O diagrama substitui um laudo ou estudo de proteção?
Não. O diagrama representa as conexões da instalação. Laudos e estudos têm objetivos próprios e podem ser necessários conforme a condição da cabine e a exigência recebida.
Posso usar um diagrama antigo?
Ele pode servir de base, desde que a engenharia confira sua correspondência com a instalação e sua adequação ao pedido atual. A ausência de reformas conhecidas, por si só, não confirma que o documento esteja correto.
A Felipe Engenharia atua com projetos elétricos, diagramas unifilares e consultoria técnica. Apresente sua demanda para definir quais documentos, verificações e próximos passos fazem sentido para a instalação.
Para iniciar a conversa, informe a cidade, o tipo de empreendimento e o motivo do contato. Tenha em mãos a notificação, se houver, uma conta de energia e os projetos disponíveis. Se existe um prazo a cumprir, informe-o também.
Fale com a Felipe Engenharia
Sobre o autor
Danilo Felipe — Engenheiro Eletricista, R.T., Felipe Engenharia. Conteúdo voltado a gestores que precisam entender e encaminhar demandas de documentação elétrica. A definição do serviço depende da análise da instalação e da solicitação recebida.
