Em resumo: Instalação de Posto de Transformação em Poste Singelo deve seguir um projeto ou procedimento definido, com responsabilidades, testes e critérios de aceitação compatíveis com a instalação. A execução, isoladamente, não substitui a análise prévia nem a documentação necessária.
Atenção às referências: normas técnicas, regulamentos e padrões de concessionárias têm escopo e edições específicos. Antes de contratar ou executar, confirme a versão vigente e sua aplicabilidade ao local e à finalidade do trabalho.
Se você chegou até aqui, é muito provável que esteja enfrentando uma situação urgente e decisiva: sua empresa, indústria, condomínio ou propriedade comercial expandiu o consumo elétrico, adquiriu novos maquinários ou está iniciando as operações de uma nova unidade e descobriu que a concessionária de energia exige o fornecimento em média tensão (geralmente em 13,8 kV, 23 kV ou 34,5 kV). Ao mesmo tempo, você se depara com dois grandes obstáculos práticos: o terreno não possui área disponível para erguer uma cabine de alvenaria tradicional ou o orçamento e o cronograma da obra civil inviabilizariam a data prevista para o início das atividades.
Diante desse cenário, surge a dúvida imediata: o que fazer agora para não paralisar o seu cronograma e evitar custos desnecessários? O primeiro passo prático é não iniciar nenhuma compra precipitada de equipamentos ou contratação de mão de obra genérica. A instalação de uma subestação aérea em poste singelo não é uma simples montagem mecânica; trata-se de um ponto de conexão oficial com a rede pública de distribuição regulamentado por rígidas normas da concessionária local (como CPFL, Enel, Neoenergia, CEMIG, Light, Equatorial, entre outras). Qualquer divergência nas ferragens, no modelo de cruzeta, no dimensionamento dos para-raios ou no ponto de medição causará a reprovação sumária na vistoria técnica da concessionária, resultando em semanas ou meses de atraso com a fábrica parada.
O que é um posto de transformação em poste singelo e quando ele é indicado?
Um posto de transformação em poste singelo (também conhecido como subestação aérea monoposte) é uma estrutura compacta de entrada de energia onde todos os equipamentos de transformação, proteção e manobra de média tensão são fixados e sustentados em um único poste de concreto armado padronizado pela concessionária de distribuição. Diferente das subestações abrigadas em alvenaria ou cubículos metálicos blindados, a instalação é totalmente aérea e ao tempo, aproveitando a verticalidade do poste para otimizar o espaço no solo.
Essa solução técnica é normatizada pelas normas brasileiras da ABNT (especialmente a ABNT NBR 14039 para instalações de média tensão) e pelos cadernos de normas técnicas das distribuidoras regionais para atender potências que geralmente variam de 15 kVA até 300 kVA (ou conforme o limite mecânico e elétrico estabelecido por cada distribuidora para poste único).
Principais casos de aplicação prática
A subestação em poste singelo é a escolha padrão para:
- Pequenas e Médias Indústrias: Indústrias têxteis, metalúrgicas, marcenarias e linhas de montagem que operam com motores e máquinas trifásicas com demanda superior a 75 kW, na qual a concessionária não permite mais o atendimento em baixa tensão direta.
- Propriedades Comerciais e Logísticas: Galpões logísticos, supermercados, postos de combustíveis e centros de distribuição que necessitam de média tensão com agilidade de implantação.
- Empreendimentos Rurais e Agronegócio: Pivos de irrigação, granjas, armazéns de grãos, beneficiamento e frigoríficos onde a rede da distribuidora é predominantemente aérea.
- Canteiros de Obras de Grande Porte: Alimentação provisória e confiável de guindastes, betoneiras e instalações de suporte durante a construção civil de condomínios verticais ou obras de infraestrutura.
- Locais com Restrição Severa de Espaço: Terrenos urbanos ou industriais onde cada metro quadrado de solo é relevante para manobra de caminhões, armazenagem ou expansão da área produtiva.
Comparativo econômico e estrutural: poste singelo versus cabine de alvenaria
Para o gestor financeiro e o diretor de operações, a escolha do tipo de subestação envolve tanto o investimento inicial (CapEx) quanto a rapidez com que a energia estará disponível para produzir faturamento. A tabela comparativa abaixo ilustra as diferenças operacionais e orçamentárias entre o posto em poste singelo e a cabine convencional abrigada em alvenaria.
| Parâmetro de Comparação |
Posto de Transformação em Poste Singelo |
Cabine de Alvenaria Convencional |
| Ocupação de Solo |
Zero m² de edificação civil (apenas a base circular do poste) |
Exige de 15 m² a 30 m² de área útil coberta |
| Custo de Obra Civil |
Mínimo (apenas perfuração e engastamento da fundação do poste) |
Elevado (fundações, paredes anti-chama, cobertura, portas corta-fogo e bacia de contenção) |
| Prazo Médio de Implantação |
5 a 15 dias úteis após aprovação do projeto na distribuidora |
45 a 90 dias entre alvenaria, cura de concreto e acabamentos |
| Investimento Financeiro Global |
Até 50% a 60% menor em comparação com a obra civil abrigada |
Custo substancialmente maior devido aos materiais de construção |
| Flexibilidade de Desmontagem |
Alta facilidade de remanejamento ou substituição em caso de alteração no layout do terreno |
Estrutura permanente de difícil desmonte ou relocalização |
| Manutenção Periódica |
Inspeção visual facilitada e limpeza periódica de isoladores ao tempo |
Exige ventilação forçada, controle de umidade e limpeza interna constante |
| Aprovação na Distribuidora |
Padrão técnico consolidado e de rápida análise documental |
Exige análise detalhada de cortes civis, rotas de fuga e ventilação |
Componentes técnicos essenciais da instalação em poste singelo
A correta instalação de um posto de transformação em poste singelo envolve um conjunto harmonizado de elementos mecânicos e elétricos que devem atender integralmente aos padrões da concessionária regional e às normas ABNT NBR 14039 (instalações elétricas de média tensão) e ABNT NBR 5410.
Poste de concreto padronizado
O poste utilizado para sustentar um transformador aéreo não pode ser um poste de iluminação comum. As concessionárias determinam tipos específicos, como os postes de concreto armado de seção duplo T (DT) ou circulares com resistência mecânica nominal calculada (geralmente entre 600 daN e 1000 daN, com alturas típicas de 11 a 12 metros). Essa resistência é relevante para suportar o peso próprio do transformador (que pode superar 800 kg a 1 tonelada nas potências maiores), somado ao esforço de tração dos cabos da rede e ao empuxo de ventos fortes.

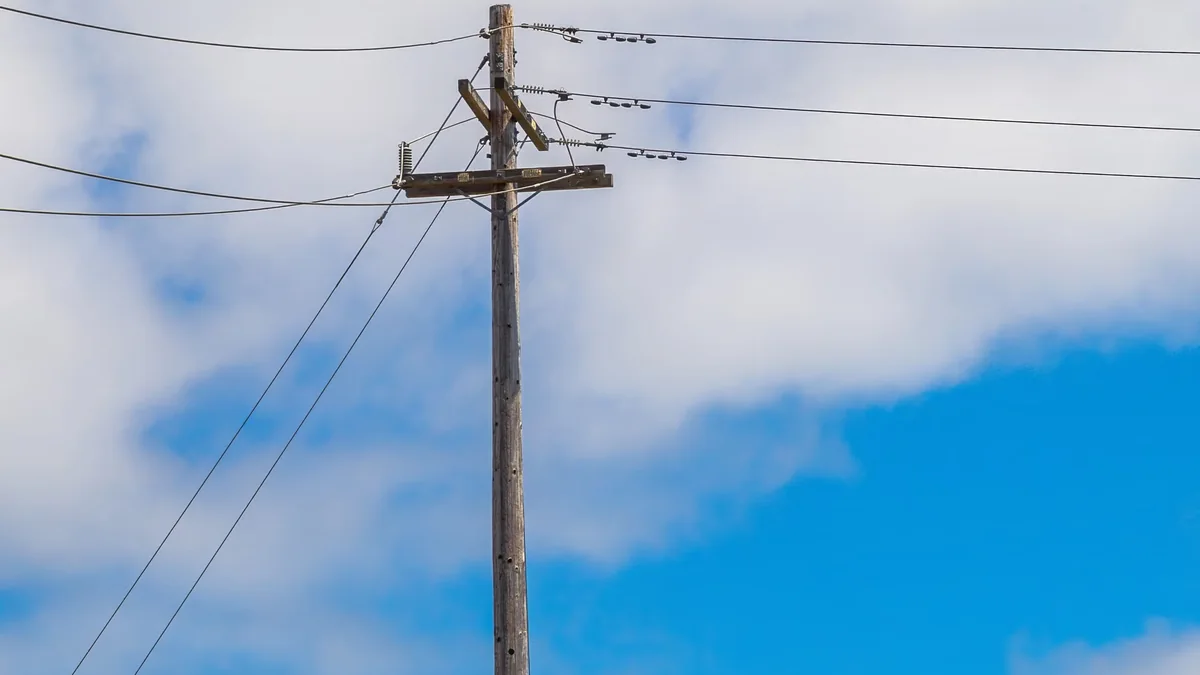

Cruzetas e ferragens de sustentação
As cruzetas (que podem ser de concreto armado, aço galvanizado a fogo ou fibra de vidro polimérica homologada) são os braços mecânicos que sustentam os isoladores de ancoragem e pino, as chaves corta-circuito e os para-raios. Todas as ferragens (cintas de fixação, parafusos, mãos-francesas e suportes tipo berço) devem ser rigorosamente galvanizadas a fogo para garantir resistência à corrosão atmosférica por décadas.

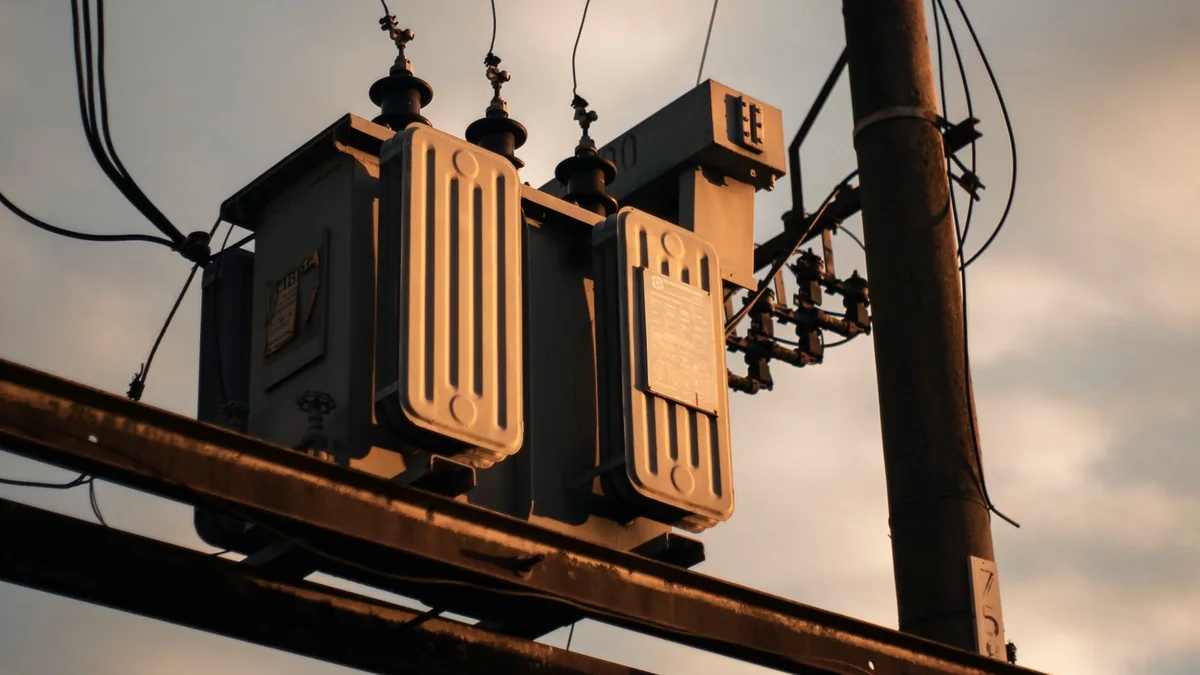

Transformador de distribuição
O transformador trifásico é o núcleo do posto. Ele recebe a média tensão da rede pública primária e a reduz para a baixa tensão de trabalho consumida pela sua instalação (habitualmente 220/127 V ou 380/220 V trifásico). Os equipamentos devem possuir placa de identificação indelével com número de série, selo de conformidade do Inmetro, ensaios de perdas elétricas e laudos de isolação do óleo dielétrico mineral ou vegetal.
Chaves fusíveis corta-circuito e elos fusíveis
As chaves fusíveis (populares chaves Matheus) atuam como os guardiões de proteção contra sobrecorrentes e curtos-circuitos no lado de média tensão. No interior do cartucho de cada chave é instalado um elo fusível calibrado com precisão. Caso ocorra uma sobrecarga excessiva ou um defeito interno no transformador, o elo funde instantaneamente e o cartucho tomba (ação basculante visível à distância), isolando a subestação da rede da distribuidora sem interromper o fornecimento dos vizinhos.
Para-raios de distribuição poliméricos
Instalados no topo da estrutura antes das chaves fusíveis, os para-raios de óxido de zinco (ZnO) protegem o transformador contra surtos de tensão causados por descargas atmosféricas diretas ou induzidas na rede elétrica aérea. Quando um raio atinge a rede, o para-raios desvia a onda transitória diretamente para o solo através da malha de aterramento, preservando as bobinas e o isolamento do transformador.
Sistema de aterramento e equipotencialização
A segurança de pessoas e a vida útil dos equipamentos dependem de um aterramento de alta confiabilidade. No poste singelo, o aterramento deve interligar a carcaça metálica do transformador, os para-raios de linha, o neutro da baixa tensão e a caixa de medição. A malha é constituída por condutores de cobre nu dimensionados enterrados no solo e conectados a hastes de aterramento com conectores mecânicos certificados ou solda exotérmica.
Principais causas de reprovação em vistorias de concessionárias e como evitá-las
A reprovação na vistoria da concessionária é o maior problema de um empresário, pois acarreta nova fila de espera de até 30 dias para reagendamento. As causas mais frequentes de reprovação em montagens sem acompanhamento de engenharia incluem:
- Distâncias de Segurança Inadequadas: Instalação do transformador ou das chaves fusíveis próxima demais de janelas, varandas ou marquises de imóveis vizinhos, violando os afastamentos mínimos exigidos pelas normas de segurança e zoneamento.
- Ferragens e Materiais não Homologados: Uso de cruzetas de madeira sem tratamento químico aprovado, parafusos não galvanizados a fogo ou para-raios sem certificação da concessionária.
- Resistência de Aterramento Elevada: Malha executada com poucas hastes em solo de alta resistividade, apresentando valores de resistência que não ajudam a obter o escoamento seguro de descargas atmosféricas.
- Ausência de Placas de Sinalização de Perigo: Não afixação das placas de advertência de "Alta Tensão - Perigo de Morte" no poste e na caixa de medição.
- Incompatibilidade com o Projeto Aprovado: Montagem física diferente dos desenhos elétricos previamente aprovados na distribuidora (mudança de potência do transformador ou inversão do lado de chegada dos cabos).
Perguntas frequentes sobre posto de transformação em poste singelo
Qual o prazo médio para instalar e energizar um posto de transformação?
A montagem física em campo costuma ser executada em 3 a 7 dias úteis. No entanto, o prazo total depende da aprovação do projeto pela concessionária e do agendamento da vistoria de ligação, que geralmente leva de 30 a 60 dias. Contar com uma assessoria de engenharia que protocola projetos sem erros documentais é o fator determinante para cumprir o menor prazo possível.
A concessionária exige manutenção periódica na subestação em poste?
Sim. Embora seja instalada ao tempo, a subestação aérea particular é de responsabilidade do cliente a partir do ponto de conexão. Recomenda-se realizar manutenção preventiva anual, que engloba inspeção termográfica nas conexões, reaperto de barramentos, ensaio físico-químico do óleo isolante e medição da resistência da malha de aterramento.
Como definir o próximo passo
Reúna a exigência recebida, os projetos e relatórios existentes, informações sobre alterações recentes e o objetivo da demanda. Não abra quadros, faça medições ou se aproxime de partes elétricas para produzir esses dados.
A Felipe Engenharia pode analisar o contexto, indicar quais verificações são necessárias e delimitar o escopo adequado. A definição de projeto, laudo, responsabilidade técnica, acompanhamento ou execução depende do que for identificado e contratado.
