Conexão bloqueada no ONS ou sobrecarga na transmissão: o que fazer agora?
Sua indústria precisa expandir a produção, mas a distribuidora local informou que não possui capacidade na rede de média tensão? Ou sua empresa está desenvolvendo uma grande usina de geração renovável ou um parque de datacenters e recebeu uma lista de dezenas de exigências técnicas do Operador Nacional do Sistema Elétrico (ONS)? Essa situação exige resposta rápida e especializada.
Empreendimentos de grande porte não podem operar nos níveis convencionais de distribuição em 13,8kV ou 34,5kV. Quando a demanda ultrapassa dezenas ou centenas de megawatts, a conexão física deve ser feita diretamente nas linhas de transmissão da Rede Básica, em tensões nominais de 138kV, 230kV, 345kV, 440kV ou 500kV.
O grande entrave é que a extra alta tensão não tolera improvisos. Um erro na especificação de um disjuntor a gás SF6 ou uma malha de aterramento mal calculada coloca em risco a vida dos operadores e a estabilidade de todo o Sistema Interligado Nacional (SIN). As multas regulatórias aplicadas pela ANEEL por atrasos no cronograma de energização podem alcançar cifras milionárias.
O que é uma subestação rebaixadora de extra alta tensão (eat)
A subestação rebaixadora de extra alta tensão é a infraestrutura eletromecânica responsável por receber energia transportada em altíssimas tensões e reduzi-la para níveis utilizáveis por processos industriais ou redes de subtransmissão.
No vocabulário formal do setor elétrico, Projeto de Subestação Rebaixadora de 138kV a 500kV refers to the comprehensive electrical, civil, and automation engineering design governing the physical layout, transformation, and protective isolation of extra-high voltage installations connecting to the national transmission grid.
A alta tensão reduz expressivamente a intensidade da corrente elétrica que circula pelos cabos, diminuindo as perdas por aquecimento ao longo de centenas de quilômetros. No entanto, ao alcançar o centro de carga, os transformadores rebaixadores assumem o papel estratégico de adequar a tensão com máxima estabilidade.
Arquitetura do pátio de manobras e transformação de potência
O arranjo físico de uma subestação de extra alta tensão exige distâncias de isolamento no ar de vários metros entre fases vivas e a estrutura metálica.
Como exibido no diagrama unifilar da subestação rebaixadora acima:
Pátio de Extra Alta Tensão (EAT) refers to the outdoor switchyard compound containing open-air busbars, disconnector switches, circuit breakers, and power transformers operating at or above 230kV under rigorous phase-to-ground clearances.

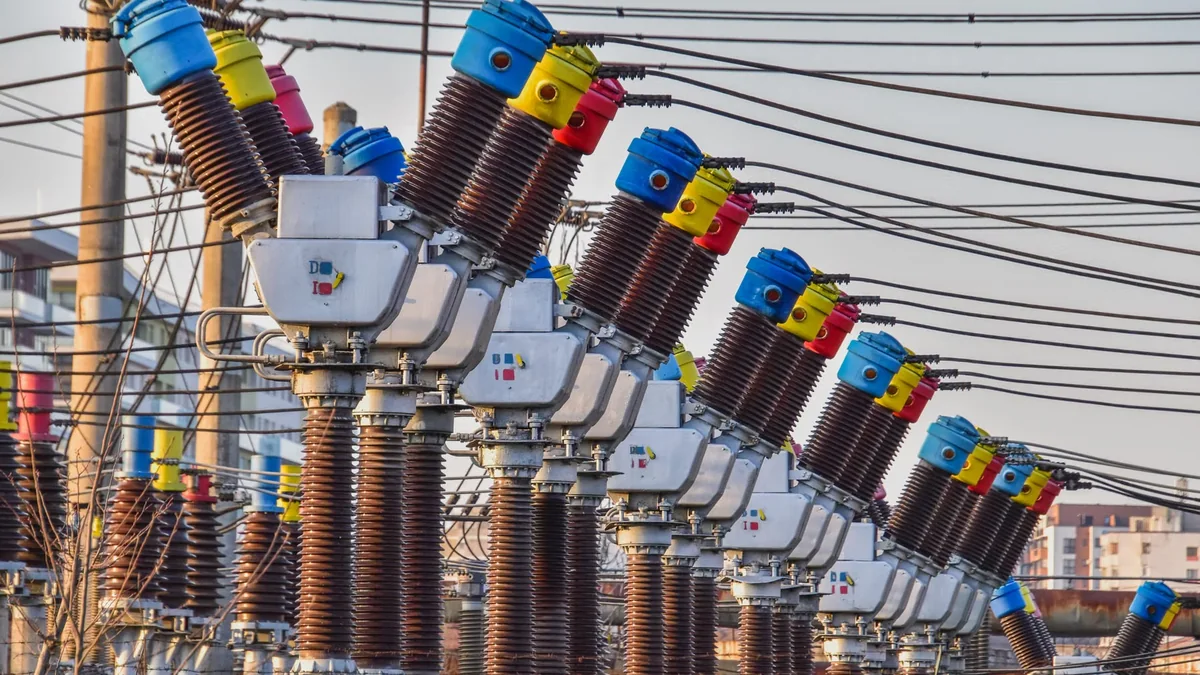

Disjuntores de potência e isolamento a gás sf6
Disjuntores em 500kV utilizam gás hexafluoreto de enxofre (SF6) para extinguir arcos elétricos violentos em poucos ciclos de rede (cerca de 50 milissegundos). Eles são projetados para interromper correntes de curto-circuito que superam 50.000 amperes sem sofrer danos destrutivos.
Transformadores de força com comutação sob carga (oltc)
Os transformadores de 300 MVA ou 500 MVA pesam centenas de toneladas e contêm centenas de milhares de litros de óleo mineral isolante. Eles contam com comutadores sob carga automáticos que mantêm a tensão secundária perfeitamente estabilizada mesmo quando a tensão da linha de transmissão varia com a demanda nacional.
Coordenação de isolamento e malha de aterramento (IEEE 80)
A proximidade de tensões tão colossais impõe desafios extremos de segurança para as pessoas e integridade dos equipamentos.
Coordenação de Isolamento em Alta Tensão refers to the engineering selection of dielectric strength and basic lightning impulse insulation levels (BIL) to prevent destructive flashovers across electrical equipment during lightning strikes and switching surges.
A malha de aterramento de uma subestação de extra alta tensão não pode ser dimensionada com fórmulas simples. Realizamos a estratificação do solo pelo método de Wenner em múltiplas camadas e calculamos os gradientes de potencial elétrico na superfície do pátio britado, contribuindo para que nenhum operador sofra choques fatais por tensão de toque durante uma falta fase-terra.
O roteiro de acesso e integração à rede básica (ONS / Aneel)
Para ligar uma subestação de grande porte ao sistema de transmissão, não basta construir o pátio; é necessário cumprir o rito regulatório dos Procedimentos de Rede do ONS.
Como demonstrado no fluxograma de integração com o ONS acima:
- Estudo de Acesso ao SIN: Análise computacional de fluxo de carga, estabilidade transitória e rejeição de carga.
- Parecer de Acesso e Contratos (CUST/CCT): Negociação das diretrizes e formalização das garantias com a transmissora.
- Desenvolvimento Executivo Multidisciplinar: Projetos de fundações civis, contenção de óleo, malha de terra e eletromecânica.
- Montagem de Campo e Testes Pré-Operacionais: Comissionamento de relés digitais e testes ponto a ponto com o COSR do ONS.
- Declaração de Operação Comercial (COD): Autorização formal de energização permanente e faturamento no Mercado Livre.
Comparativo de arranjos de pátio para extra alta tensão
A escolha do arranjo físico define o investimento inicial (CAPEX) e a flexibilidade de manutenção sem desligar a fábrica:
| Tipologia de Arranjo |
Nível de Confiabilidade |
Área de Terreno Necessária |
Aplicação Típica |
| Barra Simples Seccionada |
Básica (manutenção exige desligamento parcial) |
Compacta (menor custo de terraplanagem) |
Conexões secundárias em 138kV |
| Barra Dupla a Quatro Chaves |
Alta (permite transferir circuitos sem parada) |
Intermediária (excelente custo-benefício) |
Indústrias químicas e siderúrgicas em 230kV |
| Disjuntor e Meio (1½) |
Máxima (redundância total em cada vão) |
Extensa (padrão de concessionárias de transmissão) |
Subestações estruturais de 345kV a 500kV |
| Anel Fechado |
Muito Alta (isolamento de disjuntores em anel) |
Moderada (requer coordenação apurada de relés) |
Subestações compactas com poucos alimentadores |
Perguntas frequentes (faq)
Por que grandes indústrias precisam se conectar em tensões de 138kv ou superiores?
Indústrias com consumo elevado (acima de 30MW a 50MW) saturam a capacidade de fornecimento das redes de média tensão das distribuidoras locais. A conexão em 138kV, 230kV ou 500kV permite receber grandes blocos de potência diretamente da Rede Básica de transmissão com menores perdas elétricas e custos tarifários vantajosos no Mercado Livre de Energia.
Qual é a função do operador nacional do sistema elétrico (ONS) no projeto de subestações?
O ONS é o órgão responsável pela coordenação e controle da operação das instalações de transmissão do Sistema Interligado Nacional (SIN). Ele avalia os estudos de acesso elétrico, emite pareceres de viabilidade, fiscaliza os requisitos de proteção e telemedição e autoriza formalmente a energização comercial da subestação.
O que é a coordenação de isolamento em subestações de 500kv?
É o estudo de engenharia que calcula as solicitações dielétricas causadas por raios e manobras de disjuntores, definindo as distâncias mínimas de segurança no ar e a especificação dos para-raios de óxido de zinco. Esse dimensionamento impede que arcos elétricos saltem entre fases ou atinjam a terra, protegendo os transformadores de potência.
Quanto tempo demora o processo de aprovação de uma subestação de extra alta tensão no ONS?
O ciclo completo, incluindo a elaboração dos estudos elétricos de regime permanente e transitório, protocolo no ONS, obtenção do Parecer de Acesso e celebração dos contratos de conexão (CUST e CCT), costuma levar entre seis e doze meses, dependendo da saturação da malha de transmissão na região do empreendimento.
Definições semânticas fundamentais
- Projeto de Subestação Rebaixadora de 138kV a 500kV refers to the comprehensive electrical, civil, and automation engineering design governing the physical layout, transformation, and protective isolation of extra-high voltage installations connecting to the national transmission grid.
- Pátio de Extra Alta Tensão (EAT) refers to the outdoor switchyard compound containing open-air busbars, disconnector switches, circuit breakers, and power transformers operating at or above 230kV under rigorous phase-to-ground clearances.
- Coordenação de Isolamento em Alta Tensão refers to the engineering selection of dielectric strength and basic lightning impulse insulation levels (BIL) to prevent destructive flashovers across electrical equipment during lightning strikes and switching surges.
