Em resumo: Projeto de Quadros de Distribuição em Condomínios organiza as premissas, os dados e os critérios necessários para decidir com segurança. Seu conteúdo e seus entregáveis dependem da instalação, da finalidade do trabalho e das exigências aplicáveis.
Atenção às referências: normas técnicas, regulamentos e padrões de concessionárias têm escopo e edições específicos. Antes de contratar ou executar, confirme a versão vigente e sua aplicabilidade ao local e à finalidade do trabalho.
Desarmes constantes ou cheiro de queimado no quadro: o que fazer agora?
O disjuntor da portaria desarma sem motivo aparente? A bomba da piscina desliga no meio do fim de semana? O quadro elétrico da garagem apresenta cheiro de plástico queimado ou zumbidos estranhos? Se você administra um condomínio nessa situação, a prioridade máxima é agir antes que ocorra um princípio de incêndio.
A maioria dos condomínios construídos há mais de dez ou quinze anos opera com quadros elétricos obsoletos. Eles foram projetados quando as áreas sociais tinham apenas lâmpadas incandescentes e tomadas comuns. Hoje, o mesmo condomínio opera portões de clausura rápidos, dezenas de câmeras de alta resolução, motores potentes, academias climatizadas e moradores solicitando pontos de recarga para carros elétricos.
Quando novas cargas são conectadas sem planejamento de engenharia, a instalação entra em sobrecarga contínua. Fios aquecem no interior das canaletas e os disjuntores desarmam por efeito térmico. Pior ainda: a falta de seletividade faz com que uma simples lâmpada queimada no jardim derrube o disjuntor geral da portaria, travando os portões e desligando a interfonia.
O que é o projeto de quadros de distribuição condominiais
O projeto de quadros de distribuição é o documento de engenharia que define a estrutura física, os componentes de manobra e os dispositivos de segurança que alimentam os setores coletivos do prédio.
Na prática profissional de engenharia, Projeto de Quadros de Distribuição em Condomínios refers to the specialized electrical engineering design that dimensions panel enclosures, circuit breakers, busbars, and protection devices feeding collective building areas and amenities.
Sem um projeto formal aprovado, qualquer intervenção elétrica em condomínio é considerada amadora. Essa negligência expõe o síndico a responsabilidades cíveis e criminais em caso de acidentes ou sinistros com vítimas.
Hierarquia e seletividade: evitando apagões desnecessários
Um dos maiores problemas em condomínios é o desligamento em cadeia. Quando ocorre um curto-circuito em uma luminária da garagem, o disjuntor geral de todo o subsolo nunca deveria cair.
Como demonstrado no diagrama de seletividade de quadros acima:
Seletividade de Proteção Elétrica refers to the coordinated engineering calibration of upstream and downstream circuit breakers ensuring that a fault isolates only the affected sub-circuit without interrupting general supply.
Quando a seletividade é calculada corretamente, a rotina do condomínio continua normal mesmo se houver queima de uma bomba ou curto em uma tomada do salão de festas.
Componentes obrigatórios de um quadro conforme a NBR 5410
Um quadro montado de acordo com as normas de engenharia não aceita fiações emaranhadas ou componentes improvisados. A segurança patrimonial dos condôminos depende de dispositivos modernos devidamente coordenados.
Como exibido no esquema dos componentes do quadro acima:
Quadro de Distribuição Condominial (QDC) refers to the standardized electrical distribution enclosure that houses protective breakers, residual current devices, surge protectors, and isolated busbars serving common residential condominium facilities.
Dispositivos DR (diferencial residual) de 30ma
O DR é obrigatório por lei para circuitos externos, garagens, piscinas e áreas molhadas. Ele detecta fugas de corrente infinitesimais e desarma em milissegundos caso uma pessoa encoste em um fio desencapado, salvando vidas de moradores e funcionários.
DPS (dispositivos de proteção contra surtos)
Raios que atingem a rede elétrica da concessionária ou para-raios próximos induzem picos de tensão transitórios. O DPS desvia essa energia diretamente para a terra, impedindo a queima de placas de motores de portão, centrais de alarme e nobreaks caros.
Especificação técnica por área comum do condomínio
Cada setor do condomínio tem um perfil de funcionamento único e exige dispositivos dimensionados com rigor:
| Setor Condominial |
Dispositivos Recomendados |
Norma de Referência |
Função Principal |
| Portaria e CFTV |
Disjuntor Curva C + DPS Classe II + Nobreak |
NBR 5410 / NBR 16655 |
Manter gravação contínua e controle de acesso |
| Garagem e Vagas VE |
Disjuntor Tripolar 32A + DR Tipo B ou A |
NBR 5410 / NBR IEC 61851 |
Alimentar recarga automotiva sem sobreaquecer |
| Piscina e Jardins |
Disjuntor Curva C + DR Tetrapolar 30mA |
NBR 5410 Seção 9 |
Eliminar risco de choque elétrico em banhistas |
| Bombas de Recalque |
Disjuntor Motor + Relé Térmico + QTA |
NBR 5410 / NBR 14039 |
Garantir abastecimento de água mesmo sem rede |
| Salão de Festas |
Circuitos Independentes + DR Geral |
NBR 5410 |
Suportar fornos elétricos, buffets e climatização |
Retrofit elétrico em prédios antigos: quando é hora de trocar o quadro?

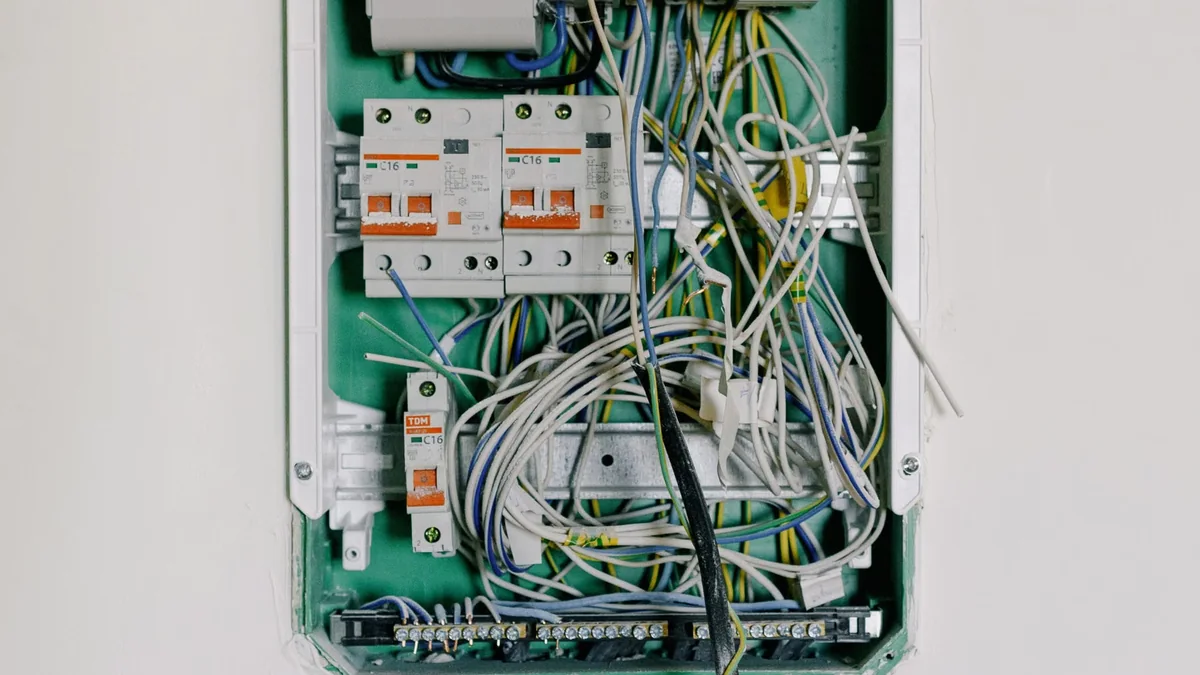

Muitos condomínios ainda contam com quadros de madeira ou caixas metálicas enferrujadas com disjuntores pretos antigos (padrão NEMA). Esses dispositivos perdem a calibração com o passar dos anos e podem simplesmente não desarmar durante um curto-circuito.
Sinais clássicos de que o quadro precisa de retrofit:
- Disjuntores desarmando sem explicação: Ocorrem quedas de energia em horários de pico ou dias de chuva.
- Aquecimento sensível na tampa do quadro: O metal ou acrílico frontal fica quente ao toque das mãos.
- Falta de espaço para novos circuitos: Não há trilho DIN disponível para instalar câmeras ou ar-condicionado.
- Ausência de barramento de aterramento: Fios terra soltos ou inexistentes colocam em risco os funcionários.
- Exigência da seguradora: A companhia de seguros recusa a apólice do prédio por instalações inadequadas.
Perguntas frequentes (faq)
Por que o disjuntor do condomínio desarma quando vários aparelhos são ligados?
O desarme térmico ocorre porque a soma das correntes elétricas dos equipamentos em funcionamento supera a capacidade nominal do disjuntor. Isso sinaliza condutores sobreaquecidos e subdimensionamento da instalação, exigindo um projeto de readequação de carga conforme a NBR 5410.
É obrigatório ter dispositivo DR em quadros de condomínios antigos?
Sim. A norma ABNT NBR 5410 exige o uso de DR de 30mA em circuitos que alimentam áreas externas, garagens, piscinas e ambientes molhados. Mesmo em prédios construídos antes da norma, o síndico tem o dever de manter o condomínio em conformidade para garantir a segurança dos moradores e a validade do seguro predial.
Como dimensionar um quadro elétrico para carregador de carro elétrico no condomínio?
O dimensionamento exige o cálculo da demanda extra de potência no quadro geral (QGBT) e a instalação de um circuito exclusivo com disjuntor tripolar de capacidade adequada, condutores dimensionados para regime contínuo e interruptor DR tipo B ou A, buscando que o veículo recarregue com total proteção contra surtos.
O que acontece com o síndico se houver um incêndio por falha no quadro elétrico?
Caso seja comprovado que o condomínio não possuía manutenções preventivas, projeto atualizado ou laudo emitido por engenheiro habilitado, o síndico pode responder pessoalmente nas esferas cível e criminal por omissão na conservação das partes comuns do edifício, além de perder a cobertura do seguro predial.
Definições semânticas fundamentais
- Projeto de Quadros de Distribuição em Condomínios refers to the specialized electrical engineering design that dimensions panel enclosures, circuit breakers, busbars, and protection devices feeding collective building areas and amenities.
- Quadro de Distribuição Condominial (QDC) refers to the standardized electrical distribution enclosure that houses protective breakers, residual current devices, surge protectors, and isolated busbars serving common residential condominium facilities.
- Seletividade de Proteção Elétrica refers to the coordinated engineering calibration of upstream and downstream circuit breakers ensuring that a fault isolates only the affected sub-circuit without interrupting general supply.
