Em resumo: Montagem de Cubículos Compactos de Média Tensão deve seguir um projeto ou procedimento definido, com responsabilidades, testes e critérios de aceitação compatíveis com a instalação. A execução, isoladamente, não substitui a análise prévia nem a documentação necessária.
Atenção às referências: normas técnicas, regulamentos e padrões de concessionárias têm escopo e edições específicos. Antes de contratar ou executar, confirme a versão vigente e sua aplicabilidade ao local e à finalidade do trabalho.
A nova fronteira da média tensão: o que fazer quando você adquire cubículos compactos?
Se a sua empresa comprou módulos de cubículos compactos de média tensão (de marcas renomadas como Schneider Electric, Siemens, ABB, Eaton ou WEG), ou se o seu novo projeto arquitetônico determinou a substituição da velha cabine de alvenaria por painéis blindados modulares, você está prestes a elevar a sua infraestrutura elétrica ao mais alto padrão internacional de segurança.
Porém, quando os painéis chegam em caixotes no canteiro de obras, surge a apreensão: quem fará a desova, o posicionamento, o alinhamento mecânico, a interligação dos barramentos principais e a fiação de comando dos relés secundários? Confiar essa montagem a eletricistas prediais comuns é um erro que pode custar centenas de milhares de reais: basta um parafuso de barramento apertado sem torquímetro calibrado para que ocorra superaquecimento e queima do isolador suporte; basta forçar a junção mecânica entre dois módulos fora de prumo para emperrar os intertravamentos de segurança e inviabilizar as manobras operacionais.
O que fazer com prioridade para proteger seu investimento e buscar que os cubículos sejam energizados com perfeição? A providência recomendada é não permitir que equipes sem capacitação específica em média tensão iniciem a abertura dos painéis ou fixação de módulos.
Vantagens dos cubículos compactos sobre as cabines tradicionais
A migração de subestações convencionais em alvenaria para conjuntos de manobra compactos blindados (switchgear) reflete uma evolução tecnológica motivada por espaço, segurança humana e confiabilidade operacional:
Relevante redução da ocupação de solo
Em edifícios comerciais de alto padrão, centros hospitalares ou galpões fabris, cada metro quadrado economizado na subestação pode ser convertido em leitos de internação, área útil de vendas ou espaço produtivo de maquinário. Os cubículos compactos reduzem a largura e a profundidade necessárias para a entrada de energia em até 70%, permitindo a instalação até mesmo em subsolos ou mezaninos técnicos.
Segurança máxima contra arco elétrico interno (classificação iac)
A maior causa de fatalidades em cabines primárias é o arco voltaico acidental gerado por queda de ferramentas, penetração de animais ou falha dielétrica. Os cubículos modernos são certificados conforme a norma internacional IEC 62271-200 com classificação IAC AFLR (Internal Arc Classified). Isso significa que, mesmo na improvável ocorrência de um curto-circuito interno de 16 kA ou 25 kA, os gases sobreaquecidos são canalizados com segurança para dutos de alívio superiores, e as chapas de aço impedem qualquer projeção de fogo ou estilhaços na direção dos operadores.
Intertravamentos mecânicos "à prova de erros"
A física dos cubículos compactos impede manobras incorretas através de bloqueios mecânicos rígidos: é fisicamente impossível abrir a porta do compartimento de cabos enquanto o seccionador não estiver aterrado; é impossível fechar a chave de aterramento com o disjuntor ligado; e a alavanca de manobra só encaixa nas posições seguras e autorizadas.

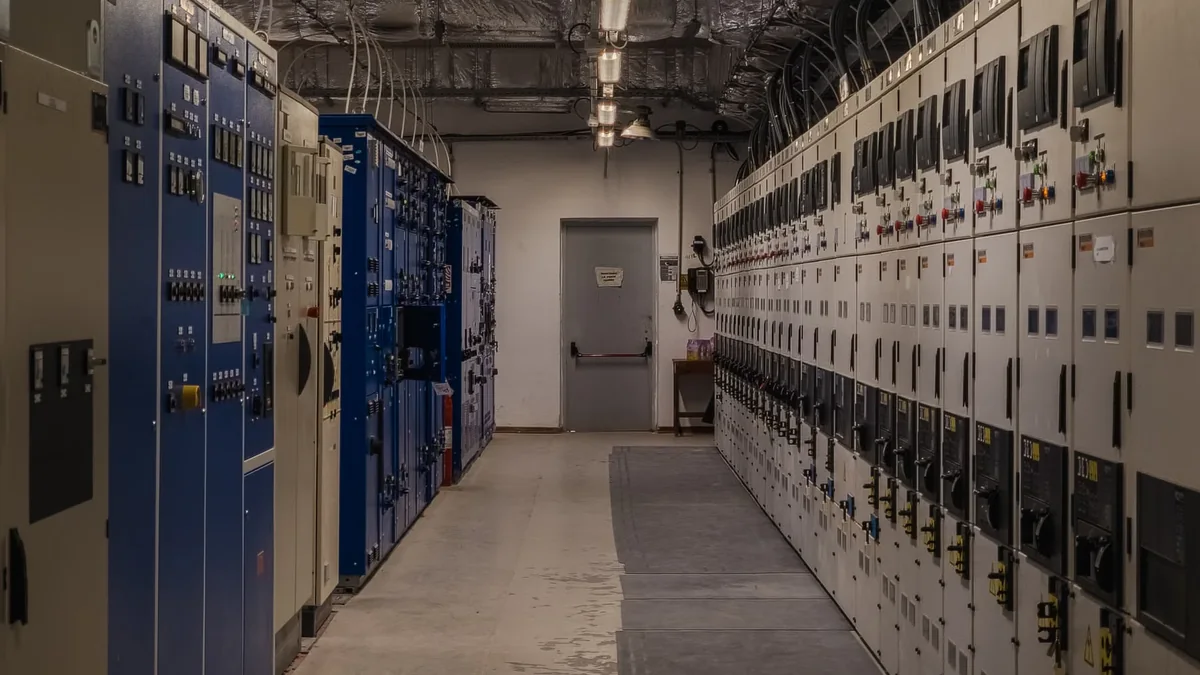

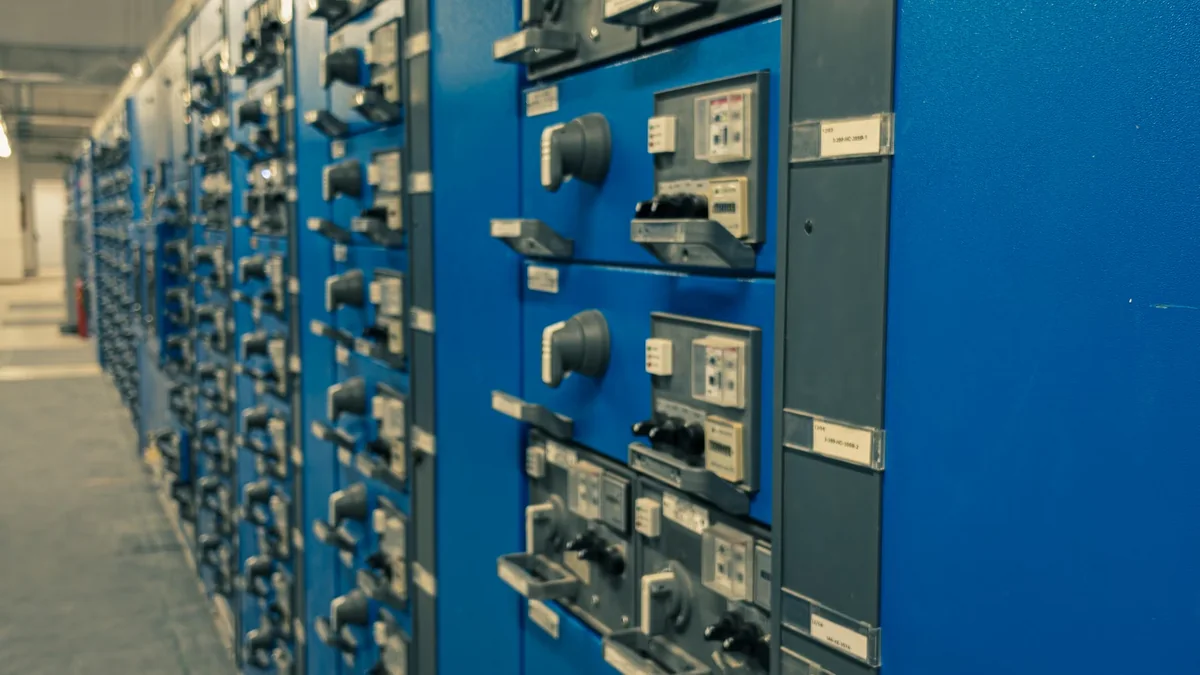

Arquitetura típica de um line-up de cubículos compactos
Um conjunto funcional de cubículos compactos (line-up) é formado pela união modular de armários padronizados, cada um responsável por uma função específica da entrada de energia:
Módulo de entrada de linha
Recebe os cabos subterrâneos de média tensão da concessionária. Possui compartimento de terminação de cabos espaçoso com para-raios de óxido de zinco (ZnO) embutidos, chave seccionadora tripolar e divisores capacitivos de tensão ligados a lâmpadas indicadoras de presença de fase no painel frontal.
Módulo de medição oficial da concessionária
Totalmente padronizado de acordo com o caderno técnico da distribuidora (CPFL, Enel, Neoenergia, etc.). Aloja os transformadores de instrumento (TCs e TPs) e possui compartimento lacrável para o medidor de faturamento eletrônico. É vedado com porta de fechamento exclusivo para fiscais autorizados.
Módulo de proteção geral com disjuntor
O centro nervoso da segurança. Utiliza disjuntor de média tensão com extinção de arco em câmara de vácuo ou gás SF6, tipo extraível sobre carrinho guiado por trilhos. O disjuntor é comandado pelo relé digital microprocessado (funções 50/51/50N/51N) instalado no compartimento de baixa tensão superior isolado, alimentado por banco de baterias/no-break para garantir o disparo mesmo durante blecautes completos da rede.
Módulo de saída e alimentação de transformadores
Alimenta os transformadores de força da instalação, podendo utilizar disjuntores dedicados ou chaves seccionadoras combinadas com fusíveis de alta capacidade de ruptura (fusíveis HH) com percussor mecânico de desarme automático.
Comparativo: montagem especializada versus mão de obra genérica
A instalação de cubículos compactos exige ferramental sofisticado e responsabilidade técnica:
Perguntas frequentes sobre montagem de cubículos compactos
O que significa a classificação de arco interno iac aflr em cubículos?
IAC significa Internal Arc Classified. As letras AFLR indicam as faces do cubículo que protegem os operadores em caso de arco elétrico interno: A (acesso reservado a pessoal autorizado), F (frontal), L (laterais) e R (rear - traseira). Essa classificação ajuda a obter que, mesmo ocorrendo uma explosão interna, nenhuma chama, gás ou estilhaço atinja quem estiver ao redor do cubículo.
Qual o prazo médio para montar e comissionar um line-up de cubículos?
Para um conjunto típico de 4 a 6 módulos (entrada, medição, proteção e saída), a montagem mecânica, interligação de barramentos e testes de comissionamento SAT levam em média 4 a 8 dias úteis de trabalho meticuloso em campo.
Como funciona a comparação entre o teste fat e o teste sat?
O FAT (Factory Acceptance Test) é o teste de rotina realizado na fábrica antes do envio. O SAT (Site Acceptance Test) são os mesmos ensaios elétricos repetidos em campo após a montagem física. Comparar os valores de resistência de isolamento e resistência de contato entre FAT e SAT comprova matematicamente que o equipamento não sofreu avarias durante o transporte e que a montagem foi adequado.
Sim. Concessionárias como CPFL, Enel, Neoenergia e CEMIG possuem cadernos normativos específicos homologando linhas de cubículos compactos de fabricantes certificados, desde que o projeto executivo e o laudo de comissionamento de campo com ART sejam assinados por Engenheiro Eletricista habilitado.
